In 4D cánh tuabin: từ tấm phẳng đến hình cong mà không cần khuôn
In 4D cánh tuabin bằng composite carbon/epoxy là phương pháp thiết kế ngược cho phép tạo ra cánh tuabin gió cong từ các tấm laminate phẳng, khai thác sự khác biệt giãn nở nhiệt giữa các lớp sợi để vật liệu tự uốn cong sau khi xử lý nhiệt, qua đó loại bỏ nhu cầu dùng khuôn cong phức tạp trong sản xuất cánh tuabin gió vertical-axis. Các nhà nghiên cứu tại Concordia University đã phát triển một quy trình in 4D composite để chế tạo cánh tuabin gió trục đứng (VAWT) từ các tấm carbon fiber composite phẳng, không cần khuôn cong truyền thống. Kỹ thuật này được xây dựng bởi nghiên cứu sinh Emad Fakhimi và giáo sư Suong Van Hoa tại Concordia Center for Composites. Việc họ chọn đi ngược chiều quy trình thiết kế, bắt đầu từ hình dạng mong muốn rồi tính ngược lại cấu trúc lớp, cho thấy tư duy "đập đi xây lại" rất đáng để ngành sản xuất năng lượng tái tạo chú ý.
Thiết kế ngược: vì sao bỏ khuôn cong lại là bước đi hợp lý

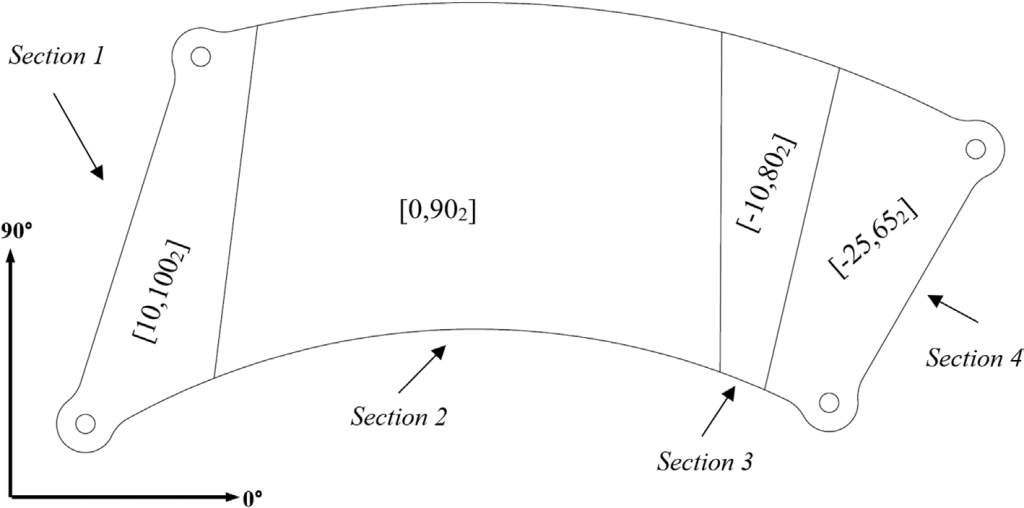

Nếu vẫn cố chấp bám vào khuôn cong, ngành in composite gió sẽ mãi bị kìm hãm bởi chi phí và thời gian chế tạo khuôn. VAWT ngày càng được lắp đặt nhiều trên mái nhà và môi trường đô thị, nhưng cánh cong của chúng hiện vẫn thường phải làm bằng các quy trình tạo hình chuyên biệt dựa vào khuôn phức tạp, vốn làm tăng chi phí, kéo dài thời gian chế tạo và thêm khối lượng cho cánh. Cách tiếp cận in 4D cánh tuabin mới đi ngược hoàn toàn đường mòn đó: Fakhimi và Van Hoa đo lại hình học cánh cong thương mại, tái dựng biên dạng bằng laser và MATLAB, rồi từ độ cong mục tiêu tính ra cấu trúc lay-up không đối xứng của các lớp composite carbon/epoxy. Theo họ, việc tạo cánh trên khuôn phẳng, để laminate tự uốn cong khi nguội, có tiềm năng giảm đáng kể thời gian và chi phí chế tạo composite – một lợi ích mà ngành công nghệ in 3D tiên tiến đang nỗ lực đạt được.
Kết quả thực nghiệm: nhẹ hơn 80%, quay nhanh hơn, nhưng chưa đủ để thương mại hóa
Điểm thuyết phục của in 4D cánh tuabin không nằm ở chiêu trò công nghệ, mà ở con số. Cánh composite mới được lắp thử trên một tuabin trục đứng kiểu Savonius thương mại RX-SV2, có đường kính rô-to 0,48 mét và công suất danh định 200 W. "Các cánh composite có hình dạng gần giống cánh nhôm thương mại nhưng nhẹ hơn khoảng 80%" – mỗi đoạn cánh nhôm nặng 256,2 g, trong khi đoạn carbon/epoxy chỉ 51,3 g. Khi thử gió trong phòng, tuabin dùng cánh nhôm đạt 27, 48 và 71 vòng/phút, còn phiên bản composite đạt 30, 52 và 76 vòng/phút ở cùng các chế độ quạt. Dù vậy, thí nghiệm không đo công suất điện hay hiệu suất máy phát, tốc độ gió tối đa chỉ 4,6 m/s, thấp hơn nhiều so với tốc độ định mức 12 m/s. Các tác giả thẳng thắn nhìn nhận đây là chứng minh phương pháp sản xuất, chứ chưa phải một nâng cấp tuabin đã được xác nhận thương mại.
In composite gió trên khuôn phẳng: lời giải cho bài toán mở rộng sản xuất năng lượng tái tạo
Tại sao cách làm này quan trọng cho sản xuất năng lượng tái tạo? Bởi mọi tham vọng mở rộng quy mô đều vấp vào điểm nghẽn khuôn composite: tốn thời gian, khó tái cấu hình, lãng phí vật liệu cho các biên dạng cong phức tạp. Phương pháp in 4D composite mới tạo cánh trên khuôn phẳng, bỏ hoàn toàn bộ tooling phải khớp với hình dạng cong cuối cùng. Điều này không chỉ rút ngắn chuỗi sản xuất, mà còn giảm lãng phí vật liệu xung quanh khuôn cong. Các nhà nghiên cứu cho rằng quy trình này có thể giảm chi phí và thúc đẩy việc dùng cấu trúc composite nhẹ trong hệ thống năng lượng tái tạo và nhiều ứng dụng kỹ thuật khác. Nó đặt in 4D cánh tuabin cạnh những công nghệ in 3D tiên tiến khác đang tìm cách "thoát khuôn", từ quy trình gợi cảm hứng origami cho đến các giải pháp cure composite ngay khi đắp vật liệu.
Những câu hỏi chưa được trả lời và hướng đi tiếp theo
Dù đầy hứa hẹn, công nghệ này chưa thể được xem là "vé thông hành" tức thời cho mọi dự án in composite gió. Các tác giả nêu rõ những yếu tố cần được kiểm chứng thêm trước khi cánh composite có thể vận hành an toàn và kinh tế: độ cứng uốn, khả năng chống mỏi, độ bền môi trường, và sức chịu tải ly tâm lẫn tải khí động. Thêm vào đó, việc ghép các đoạn cánh, xử lý sai khác hình học ở biên (khoảng 9% bán kính đoạn cánh), và tích hợp với hệ thống tuabin thực tế vẫn là bài toán kỹ thuật chưa đơn giản. Tuy nhiên, kết quả lặp lại được của việc tạo năm đoạn cánh có kích thước sai khác chỉ khoảng 1% cho thấy tiềm năng sản xuất hàng loạt. Nếu cộng đồng nghiên cứu tiếp tục đẩy mạnh các thử nghiệm vận hành ngoài trời và tối ưu lay-up, in 4D cánh tuabin trên khuôn phẳng có thể trở thành một trong những nền tảng sản xuất năng lượng tái tạo linh hoạt và hiệu quả nhất thập kỷ tới.
