Tự động hóa bàn cờ vua: khi DIY phần cứng gặp thế giới số

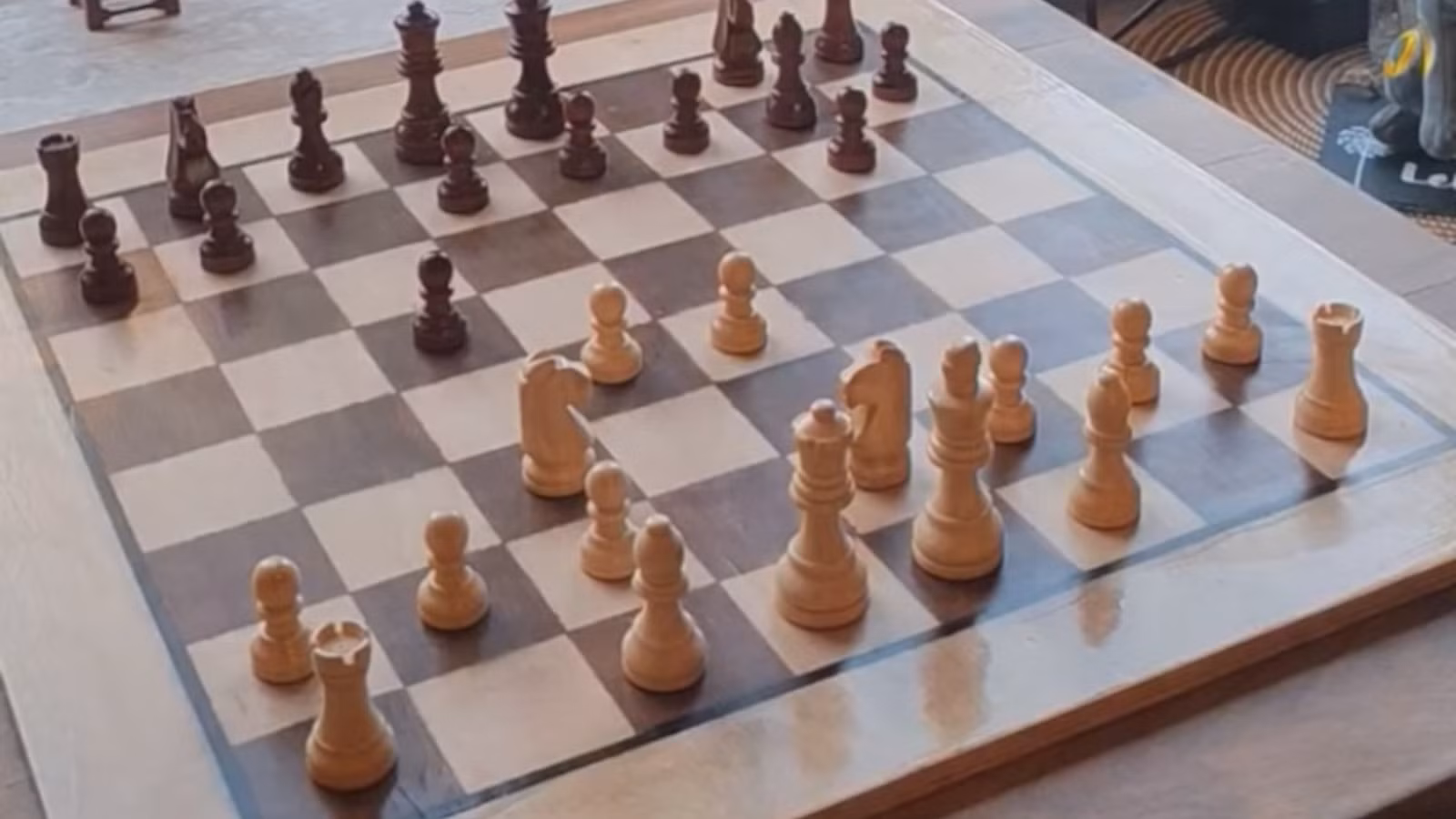

Dự án bàn cờ vua tự động với Raspberry Pi 5 là một Raspberry Pi dự án DIY phần cứng, nơi bàn cờ gỗ truyền thống được bổ sung cơ cấu nam châm, cảm biến và vi điều khiển để tự di chuyển quân và ghi nhận nước đi, tạo ra cầu nối trực tiếp giữa trải nghiệm cờ vật lý và engine cờ chạy trên máy tính, đồng thời mở ra sân chơi thực tế cho người mới học chế tạo và lập trình nhúng.
Điểm đáng nói là dự án này không hướng tới việc khoe công nghệ cho đẹp, mà là một lời mời: nếu bạn thích làm việc với một hộp linh kiện và tập hướng dẫn hơn là tự bày mọi thứ từ con số 0, bạn đã nằm đúng đối tượng. Người chơi cờ, người mê robot, phụ huynh muốn cùng con học STEM, hay các “LEGO adult” đều có thể dùng bàn cờ tự động như một phòng thí nghiệm nhỏ: bạn nhìn thấy cơ khí chuyển động, cảm biến phản hồi, và phần mềm điều phối, tất cả trên một mặt bàn gỗ quen thuộc. Thay vì học nhúng qua những ví dụ trừu tượng, bạn có một trò chơi cụ thể, mỗi nước đi là một vòng lặp lập trình được hiện hình.
Cách bàn cờ tự động vận hành: từ Raspberry Pi đến nam châm và cảm biến
Về mặt cơ khí, bàn cờ tự động dựa trên một hệ CoreXY với nam châm điện di chuyển dưới mặt bàn, kéo quân cờ gắn nam châm đến đúng ô. Toàn bộ chuyển động này được điều khiển bởi Raspberry Pi 5 nối với một bo Pico SKR V1.0, đóng vai trò điều khiển động cơ và nam châm điện. Điều này biến mỗi nước đi từ engine cờ thành lệnh dịch chuyển tọa độ trên hệ CoreXY, sau đó thành chuyển động vật lý mà mắt bạn nhìn thấy. Dự án kết hợp phần cứng cơ khí và điều khiển phần mềm qua GPIO theo đúng nghĩa: máy tính đơn board ra lệnh, khối cơ khí thực thi.
Để nhận biết nước đi của người chơi, tác giả dùng 64 cảm biến Hall đa hướng bố trí dưới 64 ô cờ, trên 8 PCB tùy biến nối với IO-expander qua đầu cắm chân. Mỗi khi bạn nhấc hoặc đặt quân, từ trường thay đổi sẽ được cảm biến phát hiện và chuyển thành dữ liệu cho Pi. Đó là thiết kế DIY phần cứng điển hình: nam châm điện, cảm biến từ, bo mở rộng, nút nhấn, màn hình 5" và đèn trạng thái hai bên thân bàn đều hòa chung trong một hệ thống. Chính sự phối hợp giữa cơ khí và mạch điện này khiến dự án cờ vua tự động hấp dẫn hơn hẳn so với một con robot cờ chạy hoàn toàn trên màn hình.
Phần mềm và engine cờ: vì sao đây là sân chơi tốt cho người mới
Ở lớp phần mềm, dự án bàn cờ dùng Raspberry Pi như trung tâm điều phối: nhận tín hiệu cảm biến, tính toán nước đi và điều khiển CoreXY. Trên Pi, tác giả chạy nhiều engine cờ mã nguồn mở khác nhau như Stockfish, Maia3, Rodent IV và Patricia để tạo đối thủ ảo với phong cách chơi đa dạng. Việc một hệ thống DIY có thể điều hành nhiều engine cho thấy đây không phải mô hình “đồ chơi”, mà là cơ sở để học cách tổ chức phần mềm, giao tiếp với bo điều khiển và quản lý trạng thái trò chơi.
Điểm đáng khen là bàn cờ lưu ván đấu theo chuẩn Portable Game Notation (PGN), cho phép khôi phục trạng thái sau khi tắt nguồn và phân tích lại các ván trước đó. Đây là chi tiết nhỏ nhưng quan trọng: nó buộc người làm dự án phải suy nghĩ về lưu trữ dữ liệu, đồng bộ trạng thái phần cứng và phần mềm, và thiết kế giao diện để tiếp tục ván cũ. Những kỹ năng đó rất hợp với người mới bước vào thế giới Raspberry Pi dự án vì bạn được học lập trình, quản lý file và xử lý sự kiện trong một bối cảnh có ý nghĩa: tránh mất ván cờ yêu thích chứ không phải chỉ “viết demo cho xong bài thực hành”.
Raspberry Pi và hệ sinh thái kit: vì sao người mới nên bắt đầu từ robot đến bàn cờ

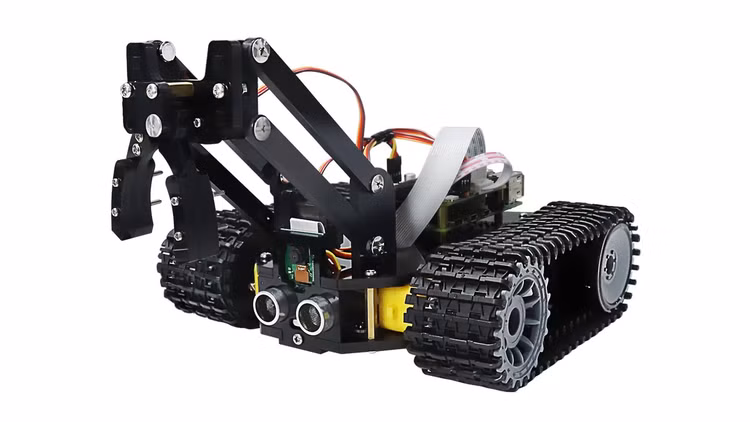

Dự án bàn cờ tự động không xuất hiện trong chân không, mà nằm trong một hệ sinh thái rộng các Raspberry Pi dự án hướng tới việc “thử thách kỹ năng và giúp bạn phát triển kỹ năng mới”. Từ trạm địa chấn cá nhân đến bộ điều hướng kính thiên văn, nhiều bộ kit Raspberry Pi cho thấy bạn có thể bắt đầu bằng việc làm theo hướng dẫn với hộp linh kiện, rồi dần dần tự biến tấu. Một số thương hiệu robot cung cấp nhiều bộ robot chó, xe tăng bánh xích, xe dò ánh sáng, robot hai chân hay bốn chân, tất cả đều được cấp nguồn bằng Raspberry Pi. Khi bạn đã quen với cách Pi điều khiển động cơ, đọc cảm biến và phản hồi trên LED hay màn hình, bước sang dự án cờ vua tự động sẽ nhẹ nhàng hơn rất nhiều.
Điều đáng mừng là nhiều bộ robot và kit được thiết kế cho mọi lứa tuổi, từ người lớn đến trẻ em, với tài liệu video và eBook phù hợp mọi mức kỹ năng. Nếu bạn là người mới, cách khôn ngoan là bắt đầu bằng kit robot cơ bản, làm quen với cách đấu dây, lắp khung cơ khí và hiểu từng khối chức năng. Khi đã nắm vững, hãy coi bàn cờ tự động như “bước nâng cấp”: bạn không chỉ lắp robot chạy vòng vòng, mà thiết kế một hệ tương tác liên tục với con người, nhận biết từng của cờ, lưu từng ván đấu. Sự chuyển dịch đó biến việc học DIY phần cứng từ trò nghịch ngợm linh kiện sang một dự án mang tính thẩm mỹ, trí tuệ và có thể đặt ngay giữa phòng khách.
Kết luận: bàn cờ tự động là lời mời bước sâu hơn vào thế giới Raspberry Pi
Cờ vua luôn là trò chơi về chiến lược; đưa nó lên bàn cờ tự động với Raspberry Pi là thêm một lớp chiến lược về phần cứng và phần mềm. Thay vì chỉ chơi trên màn hình, bạn thấy từng quyết định của engine biến thành chuyển động trên bàn gỗ, từng sai lầm của mình được ghi lại trong file PGN để phân tích sau. Trong hành trình học DIY phần cứng, kiểu dự án này quan trọng vì nó buộc bạn phải nghĩ cùng lúc về cơ khí, mạch điện và cấu trúc chương trình. Nếu bạn là người thích làm theo hướng dẫn có sẵn nhưng vẫn muốn thử thách bản thân, hệ sinh thái kit Raspberry Pi dành cho mọi lứa tuổi và kỹ năng cho thấy bạn không cần là kỹ sư để tham gia. Bàn cờ tự động dùng nam châm và cảm biến chỉ là một bước tiếp theo tự nhiên — một dự án đủ hấp dẫn để bạn gắn bó lâu dài, và đủ mở để tiếp tục cải tiến khi kỹ năng của bạn tiến bộ.
