LiDAR trên drone: từ xung laser đến bản đồ 3D chuẩn từng milimet
LiDAR trên drone là công nghệ đo đạc không trung chính xác, dùng hàng triệu xung laser kết hợp ảnh chụp từ trên cao để tái tạo mô hình địa hình 3D chi tiết đến từng milimet, phục vụ khảo cổ, quy hoạch hạ tầng và quản lý đô thị một cách an toàn, nhanh và tiết kiệm chi phí hơn khảo sát truyền thống.
Điểm cốt lõi của drone LiDAR mapping là biến mỗi chuyến bay thành một cuộc “quét số” toàn diện. Cảm biến LiDAR phát xung laser đo khoảng cách từ máy bay xuống mặt đất, từ đó xây dựng mô hình địa hình ba chiều với độ chi tiết rất cao. Trên không trung, camera chuyên dụng hoạt động liên tục với tần suất 1 giây/bức ảnh; kết hợp cùng cảm biến LiDAR, thiết bị không chỉ chụp ảnh bề mặt 2D mà còn xuyên qua các tầng để đo độ nhô, cao độ địa hình và dựng mô hình 3D. Đó không phải là vài bức ảnh đẹp từ trên cao, mà là dữ liệu kỹ thuật có thể đưa thẳng vào phần mềm thiết kế, thi công và bản đồ 3D drone dùng cho quản lý nhà nước.
Điều đáng nói là độ chính xác của đo đạc không trung chính xác này không phải chuyện “ước lượng cho biết”. Đội bay phải dùng mốc tọa độ địa chính Quốc gia để kéo tọa độ vì sai số yêu cầu khắt khe đến từng milimet. Khi nền tảng tọa độ chuẩn được khóa, toàn bộ đám mây điểm (Point Cloud) từ LiDAR và hàng nghìn ảnh chụp sẽ được xử lý, ghép nối bằng phần mềm chuyên dụng, cho ra mô hình số DTM/DSM chuẩn xác đến từng milimet phục vụ tối ưu cho quy hoạch và thi công công trình. Nói cách khác, mỗi cú click chuột trên bản đồ là kết quả của cả một dây chuyền đo đạc không trung tinh vi phía sau.
Khảo cổ học LiDAR: nhìn xuyên rừng dày để thấy lại những thành phố biến mất
Khảo cổ học từng gắn liền với những bước chân lội rừng, cuốc xẻng đào đất và các bức ảnh vệ tinh mờ nhòe; nay khảo cổ học LiDAR đang thay đổi triệt để nơi các nhà nghiên cứu có thể nhìn thấy quá khứ. Công nghệ này không cần đào một mét đất nào mà vẫn dựng lên được bức tranh địa hình bị che phủ hàng nghìn năm. Đó là một sự đảo chiều tư duy: thay vì tìm từng di tích trong rừng, ta biến cả cánh rừng thành bản đồ số và để dữ liệu “chỉ tay” vào những dấu vết bất thường.
Điểm gây sửng sốt nằm ở khả năng “nhìn xuyên” thảm thực vật. Khi hàng triệu tia laser xuyên qua những khoảng trống giữa lá cây và chạm xuống mặt đất, máy tính có thể loại bỏ phần dữ liệu của cây cối để tái tạo bề mặt địa hình bên dưới. Nhờ vậy, những con đường, nền móng, ruộng bậc thang, thành lũy hay kim tự tháp đã bị rừng che phủ hàng trăm, thậm chí hàng nghìn năm có thể bất ngờ hiện ra. Một khu rừng có thể vẫn xanh tốt, những bức tường vẫn nằm dưới đất và không một viên đá nào bị dịch chuyển, nhưng từ trên cao, các cấu trúc cổ đại hiện lên rõ ràng trên mô hình địa hình.

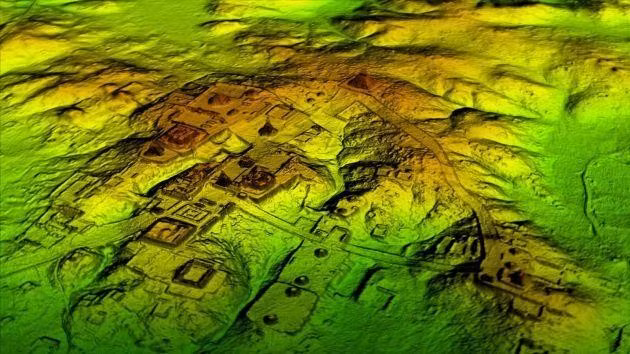

Những khảo sát quy mô lớn tại vùng Maya ở Guatemala đã cho thấy khu vực từng được cho là rừng nhiệt đới hoang sơ thực chất chứa một mạng lưới đô thị dày đặc, với đường sá, khu dân cư, công trình phòng thủ và hệ thống quản lý nước. Nghiên cứu đã lập bản đồ hơn 2.100 km² và phát hiện hàng chục nghìn công trình Maya chưa từng được biết đến trước đó — một con số đủ để buộc giới học giả xem lại quan niệm về quy mô đô thị Maya. Tại Đông Nam Á, LiDAR hỗ trợ khảo sát các khu rừng rậm, nơi việc đi bộ tìm dấu tích cổ đại cực kỳ khó khăn. Dù vậy, LiDAR không phải chiếc “máy tìm thành phố cổ”; nó tạo dữ liệu, còn việc giải mã các hình dạng trên bản đồ vẫn cần tri thức khảo cổ truyền thống. Công nghệ không thay thế nhà khoa học, nó mở rộng tầm mắt cho họ.
Sông Nhuệ từ trên cao: drone mang “mắt thần” vẽ lại dòng sông chuẩn từng milimet
Nếu khảo cổ học LiDAR là câu chuyện nhìn xuyên rừng, thì đo đạc không trung chính xác trên sông Nhuệ lại là minh chứng sống động cho quản lý hạ tầng từ không trung. Một chiếc drone chuyên dụng DJI Matrice 400 được lắp cấu kiện tích hợp camera và đầu quét LiDAR để thực hiện nhiệm vụ quét 3D, trắc địa số và thành lập bản đồ. Nhìn từ xa, đó chỉ là một máy bay nhỏ cất cánh; nhưng về bản chất, đó là một trạm đo đạc bay di động, thay thế cả một đội khảo sát đi dọc bờ sông suốt nhiều ngày.
Quy trình bay được thiết kế như một dây chuyền chuẩn xác. Trước khi drone cất cánh, đội kỹ thuật phải kéo tọa độ từ mốc địa chính Quốc gia bằng trạm định vị động học thời gian thực (RTK L3) để đặt điểm đối chuẩn gần khu vực bay. Drone được cài đặt độ cao bay cố định 100m và tốc độ di chuyển 6m/s, với ranh giới bay mở rộng 300m mỗi bên tim sông theo dữ liệu khách hàng cung cấp. Trên không trung, camera chụp với tần suất 1 giây/bức ảnh, trong khi cảm biến LiDAR liên tục thu điểm; mỗi quả pin cho phép bay 30–35 phút, thu về khoảng 600–700 bức ảnh. Đây là một dây chuyền đo đạc có quy trình chặt chẽ và yêu cầu vận hành chuyên nghiệp, chứ không phải kiểu “bay cho vui”.
Kết thúc ngày làm việc, hàng nghìn bức ảnh thô cùng dữ liệu điểm đám mây (Point Cloud) từ LiDAR được trích xuất và gửi về đội xử lý hậu kỳ. Bằng các phần mềm chuyên dụng, hàng ngàn bức ảnh riêng lẻ được ghép nối, dựng thành mô hình 3D thực tế hiện trạng và bản đồ 2D địa chính. Theo đại diện đội bay, giải pháp chụp ảnh từ không trung giúp rút ngắn tới 50% thời gian thực địa, tiết kiệm một nửa chi phí so với phương pháp truyền thống — một câu nói nên được coi là lời cảnh báo mềm cho những đơn vị vẫn trung thành với đo thủ công. Khi một tuyến sông dài 40km có thể được vẽ lại chuẩn từng milimet trong khoảng một tuần, rõ ràng bài toán hiệu quả đang nghiêng hẳn về phía drone LiDAR mapping.
Từ bản đồ 3D drone đến đô thị thông minh và quy hoạch hạ tầng số
Điểm hấp dẫn nhất của drone LiDAR mapping không nằm ở cảnh quay đẹp, mà ở dữ liệu kỹ thuật có thể đưa thẳng vào quy trình quản lý đô thị thông minh. Dữ liệu mô hình số DTM/DSM chuẩn xác đến từng milimet phục vụ tối ưu cho quy hoạch và thi công công trình. Sau xử lý, các dữ liệu này được xuất thành các bản vẽ kỹ thuật tỷ lệ 1/500, 1/2000, 1/5000 có độ chính xác cao hoặc đưa lên nền tảng Auto Timelapse. Bản đồ 3D drone nhờ thế không chỉ là sản phẩm trực quan, mà là “bộ khung số” để cơ quan quản lý ra quyết định.
Khi bản đồ, mô hình 3D địa hình và dòng thời gian thi công đều nằm gọn trên một nền tảng web, các chủ đầu tư và cơ quan quản lý có thể dễ dàng truy cập, kiểm tra ranh giới đất đai, phát hiện sớm rủi ro địa hình chỉ với một cú click chuột trên trình duyệt. Điều này mở ra một cách quản lý hạ tầng UAV theo nghĩa rộng: hạ tầng được giám sát liên tục từ trên cao, mọi thay đổi đều được ghi nhận thành dữ liệu số. Thay vì chờ đến khi công trình sụt lún, bờ sông sạt lở hay đường ngập mới điều tra nguyên nhân, quản lý đô thị thông minh với LiDAR cho phép nhận diện vấn đề ngay trên mô hình số, trước khi thiệt hại xảy ra.
Tất nhiên, LiDAR không phải là cây đũa thần giải quyết mọi bài toán hạ tầng. Nó phụ thuộc vào mốc tọa độ chuẩn, quy trình bay được cấp phép, năng lực xử lý dữ liệu và sự phối hợp của các bên. Song điều khó phủ nhận là: khi một công nghệ vừa tiết kiệm một nửa chi phí, vừa rút ngắn 50% thời gian thực địa, lại cho phép nhìn xuyên rừng dày và soi kỹ từng biến dạng địa hình, thì tương lai của đo đạc và quy hoạch chắc chắn sẽ gắn với bầu trời. Câu hỏi không phải là có dùng LiDAR trên drone hay không, mà là chúng ta sẽ dùng nó thông minh đến mức nào trong quản lý hạ tầng và bảo tồn di sản.
