Tự chế cảm biến nước chuyên dụng bằng máy in 3D và phần cứng mã nguồn mở

Tự chế cảm biến 3D in: khái niệm và lợi ích thực tế

Tự chế tạo cảm biến đo lường nước bằng máy in 3D là cách dùng phần cứng tự chế và thiết bị mã nguồn mở để tạo ra công cụ khoa học giá rẻ, có thể tùy biến cao, phục vụ giám sát môi trường và nghiên cứu mà không cần mua cảm biến công nghiệp đắt tiền. Nếu bạn quan tâm tới DIY cảm biến nước, muốn theo dõi mực nước ngầm, chất lượng nước ao hồ hay hệ thống tưới tiêu mà ngân sách hạn chế, đây là hướng đi rất đáng thử. Điều kiện tiên quyết là bạn phải chấp nhận học dần các kỹ năng điện tử cơ bản, in 3D và một chút về phần mềm, giống như khi bạn tự dựng server sao lưu ảnh trên Raspberry Pi thay vì dùng dịch vụ đám mây.

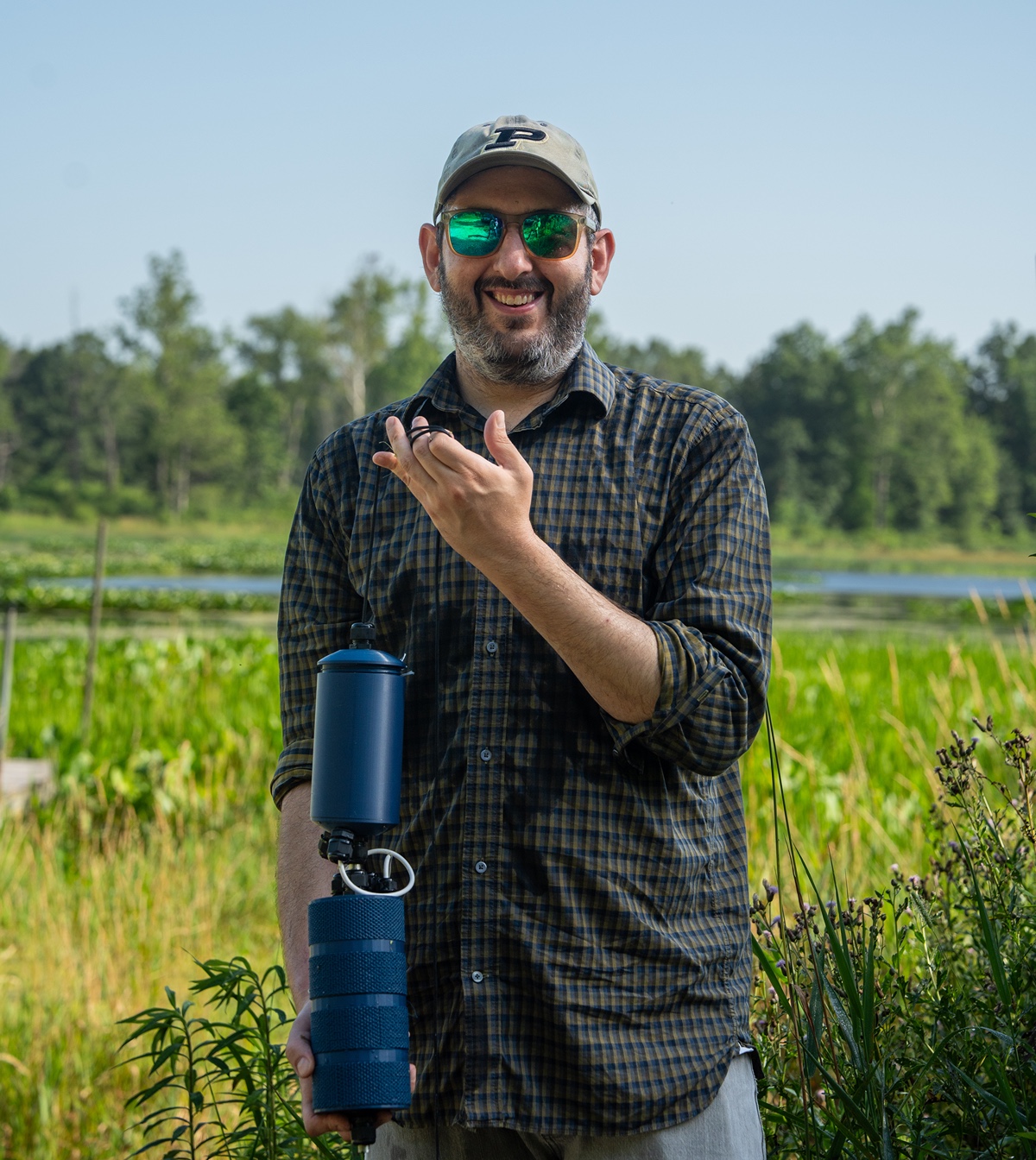

Một ví dụ truyền cảm hứng là nhóm nghiên cứu tại Purdue đã phát triển cảm biến nước ngầm 3D in, mã nguồn mở, thay thế thiết bị đo dòng chảy nước ngầm chuyên dụng mà trước đây Cơ quan Khảo sát Địa chất Hoa Kỳ chỉ sở hữu được rất ít bộ. Điểm đáng nói là mỗi cảm biến này có thể được lắp ráp với chi phí chỉ vài trăm USD, chỉ bằng một phần nhỏ so với phần cứng thương mại tương đương. Đó là minh chứng rõ ràng rằng thiết bị mã nguồn mở không chỉ dành cho phòng lab lớn, mà hoàn toàn có thể nằm trên bàn làm việc nhà bạn.

Chuẩn bị: phần cứng, máy in 3D và hạ tầng dữ liệu

Trước khi lao vào thiết kế, bạn cần hình dung cảm biến cuối cùng sẽ làm gì: đo nhiệt độ của nước, dòng chảy trong đất, hay đơn giản là ghi lại mực nước ao nhà. Các cảm biến 3D in của Purdue dùng mạch điện tử với mảng cảm biến nhiệt độ để suy ra tốc độ và hướng dòng nước trong đất. Phần điện tử nằm trong một vỏ 3D in với bề mặt được tạo texture để nước chảy qua cảm biến giống hệt cách nước chảy trong môi trường đất tự nhiên. Chính vỏ bảo vệ này là phần khó thiết kế nhất, vì nếu hình dạng vỏ làm nhiễu dòng chảy thì dữ liệu sẽ sai lệch.

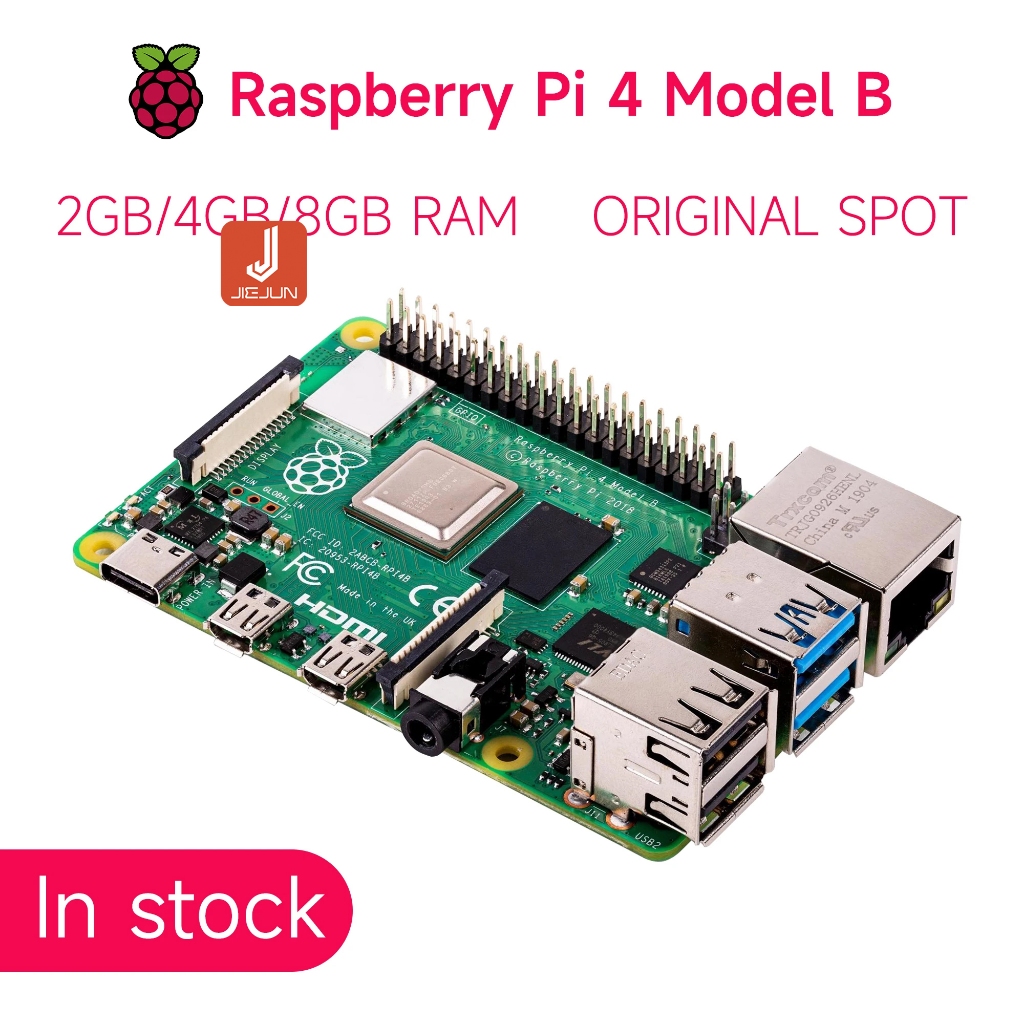

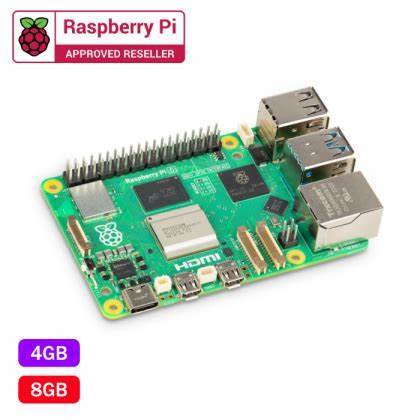

Về hạ tầng dữ liệu, bạn có thể học cách chỉ dùng một máy Raspberry Pi và vài ổ cứng để xây dựng hệ thống ghi và sao lưu dữ liệu cảm biến cho nhiều thiết bị, tương tự như việc biến Pi thành giải pháp sao lưu ảnh cho nhiều điện thoại và máy tính bảng. Để chạy phần mềm quản lý dữ liệu cảm biến trên Pi, nên dùng Pi 4 hoặc Pi 5 với RAM 8GB vì các tính năng xử lý thông minh khá nặng. Đừng lưu dữ liệu trực tiếp trên thẻ microSD của Pi, vì thẻ dễ hỏng khi ghi liên tục; hãy gắn ổ SSD hoặc HDD ngoài thay thế. Lưu ý này cũng dùng cho dữ liệu cảm biến nước nếu bạn muốn hệ thống chạy nhiều tháng.

Quy trình từng bước: từ ý tưởng tới cảm biến hoạt động

Đây là lộ trình tuần tự mà bạn có thể đi cùng một người bạn để từ chỗ chỉ có ý tưởng tới một cảm biến 3D in hoạt động được ngoài thực tế. Tôi sẽ giả sử bạn đã có máy in 3D cơ bản, một bộ bo mạch với cảm biến nhiệt độ và một Raspberry Pi 8GB kèm ổ lưu trữ ngoài để quản lý dữ liệu. Hãy coi mỗi vòng lặp là cơ hội học tập: in, thử, sửa, giống cách nhóm Purdue in vỏ cảm biến, kiểm tra dòng nước, rồi lại chỉnh thiết kế ngay trong phòng lab để giảm thời gian chờ sản xuất bên ngoài xuống chỉ còn vài giờ.

1. Xác định mục tiêu đo: chọn thông số bạn muốn theo dõi (dòng chảy nước ngầm, nhiệt độ nước ao, mực nước giếng) và thời gian vận hành mong muốn (vài tuần hay vài tháng), dựa trên ví dụ cảm biến nước ngầm có thể hoạt động liên tục dưới nước 7–8 tháng mà không hỏng.
2. Thiết kế vỏ cảm biến 3D in: dùng phần mềm CAD để tạo vỏ mỏng, có khe cho nước đi qua và chỗ gắn mạch; thêm texture mô phỏng đất để dòng nước không bị vỏ làm lệch, theo đúng lưu ý rằng vỏ gây nhiễu sẽ làm sai đo lường.
3. In thử và kiểm tra cơ học: in mẫu đầu tiên, gắn mạch giả, nhúng vào nước hoặc đất ẩm để xem nước chảy qua thế nào; nếu thấy nước bị chặn hay xoáy bất thường, quay lại chỉnh thiết kế rồi in lại, lặp nhanh như cách nhóm Purdue vừa thiết kế, vừa in, vừa sửa ngay tại chỗ.
4. Lắp mạch và xử lý nhiệt: đặt bo mạch với mảng cảm biến nhiệt độ vào vỏ, dùng lò nướng đã sửa để reflow linh kiện nếu bạn tự hàn, giống quy trình sản xuất quy mô nhỏ với vài nhà cung cấp linh kiện và phần còn lại làm hết trong nhà bằng máy in 3D và lò nướng.
5. Chuẩn bị hệ thống ghi dữ liệu: cài hệ điều hành nhẹ lên thẻ microSD của Pi, cấu hình SSH để quản lý từ xa, gắn ổ SSD hoặc HDD ngoài để lưu dữ liệu cảm biến theo đúng khuyến cáo không dùng thẻ SD cho lưu trữ chính.
6. Triển khai phần mềm: dùng bộ công cụ như Docker Compose để chạy dịch vụ ghi và xử lý dữ liệu cảm biến trên Pi, tương tự cách thiết lập hệ thống Immich với các container server, xử lý học máy, cơ sở dữ liệu và bộ nhớ đệm; đặt đường dẫn thư viện dữ liệu trên ổ ngoài để tránh mất dữ liệu khi thẻ SD hỏng.
7. Lắp đặt cảm biến ngoài thực địa: thả cảm biến xuống giếng, đặt trong ao hoặc chôn trong đất như các cảm biến nước ngầm được thiết kế để thả vào giếng thăm, và cho chạy hàng tháng; dùng giao tiếp không dây (ví dụ như mạng LoRa nếu khu vực có sẵn) để truyền dữ liệu từ cảm biến về, đồng thời lưu bản sao trên bộ nhớ địa phương để đảm bảo dữ liệu không mất nếu kết nối chập chờn.
8. Theo dõi lỗi thường gặp: kiểm tra định kỳ việc gắn ổ đĩa ngoài vì việc tự động gắn lại sau khi mất điện có thể không ổn định, đồng thời quan sát xem vỏ 3D in có làm bọt khí hay chất bẩn bám vào làm thay đổi dòng nước hay không; nếu có, quay lại bước thiết kế vỏ để cải thiện.

Hai lỗi phổ biến nhất trong toàn quy trình là: lưu toàn bộ dữ liệu trên thẻ microSD của Pi khiến thẻ hỏng nhanh, và không kiểm soát việc gắn lại ổ đĩa sau khi mất điện nên cảm biến ghi dữ liệu vào đường dẫn sai. Bên phía phần cứng tự chế, lỗi hay gặp là thiết kế vỏ 3D in quá dày hoặc sai hình dạng, làm nước bị đổi hướng khi đi qua, dẫn tới đo sai. Nếu nhận ra sớm và coi mỗi thiết kế là một bản thử, bạn sẽ quen với việc sửa nhanh, in lại và dần có vỏ cảm biến ổn định đủ để chạy dài ngày.

Vì sao dùng phần cứng mã nguồn mở và cộng đồng sẽ dễ thở hơn

Một lý do quan trọng khiến cảm biến 3D in mã nguồn mở hấp dẫn là chúng giảm hẳn rào cản chi phí. Theo mô tả, nhóm Purdue có thể lắp ráp mỗi cảm biến nước ngầm với chi phí vài trăm USD, thấp hơn rất nhiều so với thiết bị thương mại cùng loại. Đây là minh chứng rõ ràng rằng nếu thiết bị tham chiếu quá đắt đến mức ngay cả một cơ quan khảo sát quốc gia cũng chỉ sở hữu vài bộ thì việc giám sát sẽ thưa thớt; cảm biến tự chế giá rẻ mở đường cho mạng lưới đo dày hơn để theo dõi thay đổi theo thời gian. Không chỉ phòng thí nghiệm lớn mới hưởng lợi: các nhóm bảo tồn, trường học, thậm chí hộ nông dân cũng có thể dựng bộ đo theo nhu cầu riêng.

Thiết kế mở giúp bạn không phải phụ thuộc nhà sản xuất duy nhất, và cộng đồng có thể cải tiến chung. Việc xây dựng thiết bị ngay trong phòng thí nghiệm hoặc garage nhà bạn còn là công cụ dạy học: sinh viên và người mới tham gia dự án sẽ học được cách lắp mạch, in 3D và lặp mẫu, những kỹ năng thường chỉ có ở khoa kỹ thuật. Mười năm qua, phong trào phần cứng mở đã giúp dân chủ hóa thiết bị trong phòng thí nghiệm, và hiện giờ giả thuyết táo bạo là logic đó vẫn sẽ đúng với thiết bị nằm nhiều tháng dưới đáy giếng. Kết hợp điều này với khả năng tự dựng hạ tầng lưu trữ dữ liệu trên Raspberry Pi vốn khá cạnh tranh về chi phí nếu bạn mua ổ đĩa khéo léo, hệ thống cảm biến DIY trở thành lựa chọn kinh tế dài hạn mà bạn kiểm soát được hoàn toàn.

Tổng kết: có đáng công không và cần lưu ý gì lâu dài

Tự chế một bộ DIY cảm biến nước bằng máy in 3D và phần cứng mã nguồn mở cần nhiều bước hơn so với việc đặt mua một cảm biến công nghiệp, nhưng đổi lại bạn có quyền tùy biến, quyền hiểu sâu thiết bị của mình, và một hệ thống chi phí thấp mà vẫn có thể chạy nhiều tháng dưới nước nếu thiết kế tốt. 3D in giúp bạn sửa thiết kế vỏ trong vài giờ, thử nghiệm nhiều hình dạng mà không phải chờ nhà sản xuất, còn Raspberry Pi là nền tảng nhẹ cho lưu trữ và xử lý dữ liệu cảm biến nếu bạn chú ý dùng ổ đĩa ngoài và cấu hình đúng.

Kết luận ngắn gọn: việc này đáng công nếu bạn muốn tự mình mở rộng mạng lưới đo nước quanh nhà, trang trại hoặc dự án nghiên cứu mà không bị khóa vào chi phí cao của thiết bị thương mại. Hãy nhớ ba điều: đừng coi thẻ microSD là nơi lưu dữ liệu chính, luôn kiểm tra việc gắn lại ổ sau mất điện, và đừng xem nhẹ thiết kế vỏ 3D in vì nó quyết định độ chính xác đo được. Nếu đi cùng bạn bè hoặc cộng đồng địa phương, dự án phần cứng tự chế này có thể trở thành nền tảng chung cho giám sát môi trường lâu dài.
