Hiểu đúng về lỗi tụ điện trên máy ảnh film cũ
Sửa máy ảnh film cũ bị hỏng tụ điện là quá trình thay thế tụ điện già cỗi bên trong thân máy, nhằm khôi phục toàn bộ chức năng đo sáng, màn trập và điều khiển điện tử, đặc biệt phổ biến trên các máy ảnh film thập niên 1980–1990 sử dụng mạch điện đơn giản nhưng phụ thuộc mạnh vào tụ lọc nguồn và tụ kích.
Ở nhiều thân máy thập niên 1980–1990, vấn đề tụ điện máy ảnh là nguyên nhân phổ biến khiến máy đang hoạt động bỗng treo, đo sáng tắt ngúm, rồi cuối cùng không còn phản hồi. Dòng Minolta X-300 và các mẫu ‘300’ series phái sinh tuy khá bền, nhưng lại dễ bị “hạ gục” bởi những tụ điện giá rẻ được lắp từ thời đó. Khi tụ gần hết đời, máy có thể chụp vài tấm bình thường rồi bất chợt chết nguồn, hiện tượng lặp lại nhiều lần trước khi máy “ra đi” hẳn.
Tin vui là Minolta X-300 sửa chữa loại lỗi này khá thân thiện: mạch chỉ có một tụ chính cần thay trên bo mềm, nằm ở đáy máy và có thể tiếp cận bằng cách tháo plate đáy với bốn con ốc. Tuy nhiên, bất kỳ ai muốn khôi phục máy ảnh vintage theo cách này cần xác định trước: đây vẫn là thao tác điện tử, có rủi ro và hoàn toàn có thể “chiên chín” cả bo mạch nếu tay nghề chưa vững.
Chuẩn bị trước khi khôi phục máy ảnh vintage
Trước khi bước vào sửa máy ảnh film cũ, hãy chuẩn bị tâm lý và đồ nghề như một dự án DIY nghiêm túc. Quy trình khôi phục máy ảnh cổ dạng này đòi hỏi bạn biết dùng mỏ hàn, có tay nghề ổn định và hiểu sơ bộ về cực tính linh kiện điện tử. Nhà sản xuất dùng bo mạch dạng film dẻo, rất dễ bị nóng chảy nếu giữ mỏ hàn quá lâu trên pad hàn.
Về linh kiện, tụ gốc thường là 4V–220µF, nhưng loại này khó kiếm; phần lớn tụ nhỏ hiện nay là 6,3V–220µF và vẫn được cộng đồng coi là chấp nhận được. Điều quan trọng hơn thông số điện áp là kích thước vật lý: thân tụ không nên dài quá 7mm để có thể đặt gọn trong khoang đáy máy. Tụ dành cho mạch âm thanh thường nhỏ hơn, phù hợp hơn với không gian chật chội bên trong thân máy.
Bạn cũng cần tua vít chuẩn JIS cỡ 000 để tháo base plate, vì nhiều ốc Nhật sẽ dễ toét đầu nếu dùng tua vít Phillips thường. Và hãy nhớ cảnh báo quan trọng: chỉ nên thử nếu bạn chấp nhận khả năng làm hỏng hoàn toàn chiếc ‘300’ của mình, vì mọi thao tác DIY đều có rủi ro cho cả máy lẫn bản thân người sửa.
Quy trình thay tụ điện trên Minolta X-300 và họ ‘300’
Phần quan trọng nhất của việc khôi phục máy ảnh vintage ở dòng X-300 là thao tác từng bước, không đốt cháy bo, không gắn sai cực, không làm hỏng vỏ nhựa. Hãy làm chậm, sạch, và kiểm tra lại ở mỗi bước. Rủi ro lớn nhất là làm chảy bo mạch dẻo với mỏ hàn, và rủi ro thứ hai là chạm vào vỏ nhựa bên cạnh khiến nó biến dạng.
- Tháo khay pin ra và để sang một bên để đảm bảo an toàn và tránh chập mạch khi thao tác.
- Dùng tua vít 000 JIS tháo base plate: nhớ hai ốc giữa ngắn và dễ mất, hai ốc ở hai đầu dài hơn nên dễ cầm hơn.

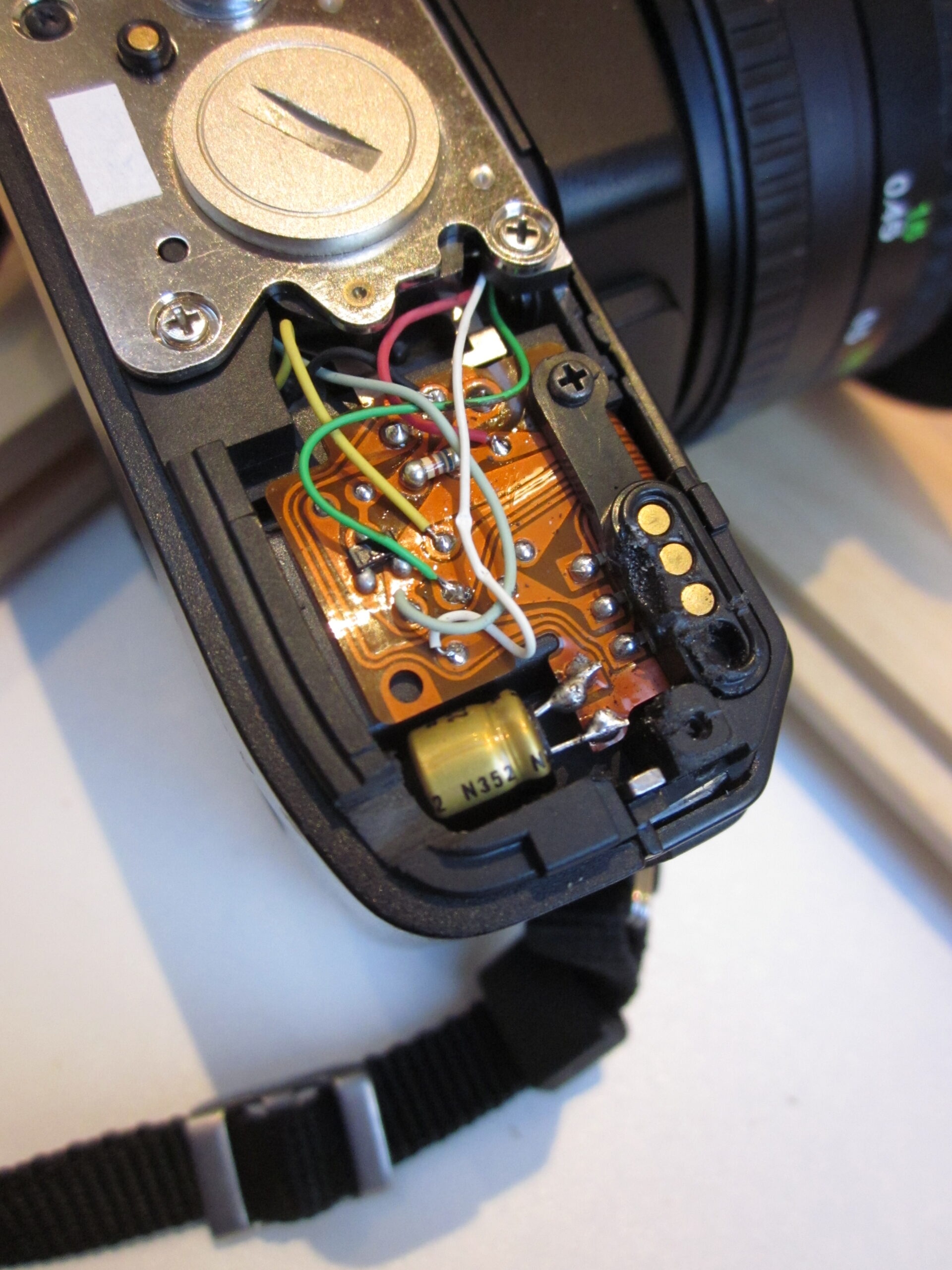

- Lật máy úp, hướng ngàm ra xa, tìm tụ điện nằm trong hốc phía tay phải; nó hàn trên bo dẻo, cần hàn tháo cẩn thận để không làm chảy bo.
- Cắt ngắn chân tụ mới khoảng 6–7mm, xác định rõ cực âm (được đánh dấu dấu “–” trên thân), rồi hàn đúng vị trí: cực âm nằm phía ngoài, sát vỏ máy.
- Lắp lại khay pin và bật máy thử: nếu thang đo sáng trong ống ngắm phát sáng trở lại, nhiều khả năng máy đã hoạt động bình thường.
- Lắp lại base plate, siết ốc đúng chỗ và tiếp tục thử thêm các chế độ chụp, tự động, đo sáng để chắc chắn mọi thứ ổn định.

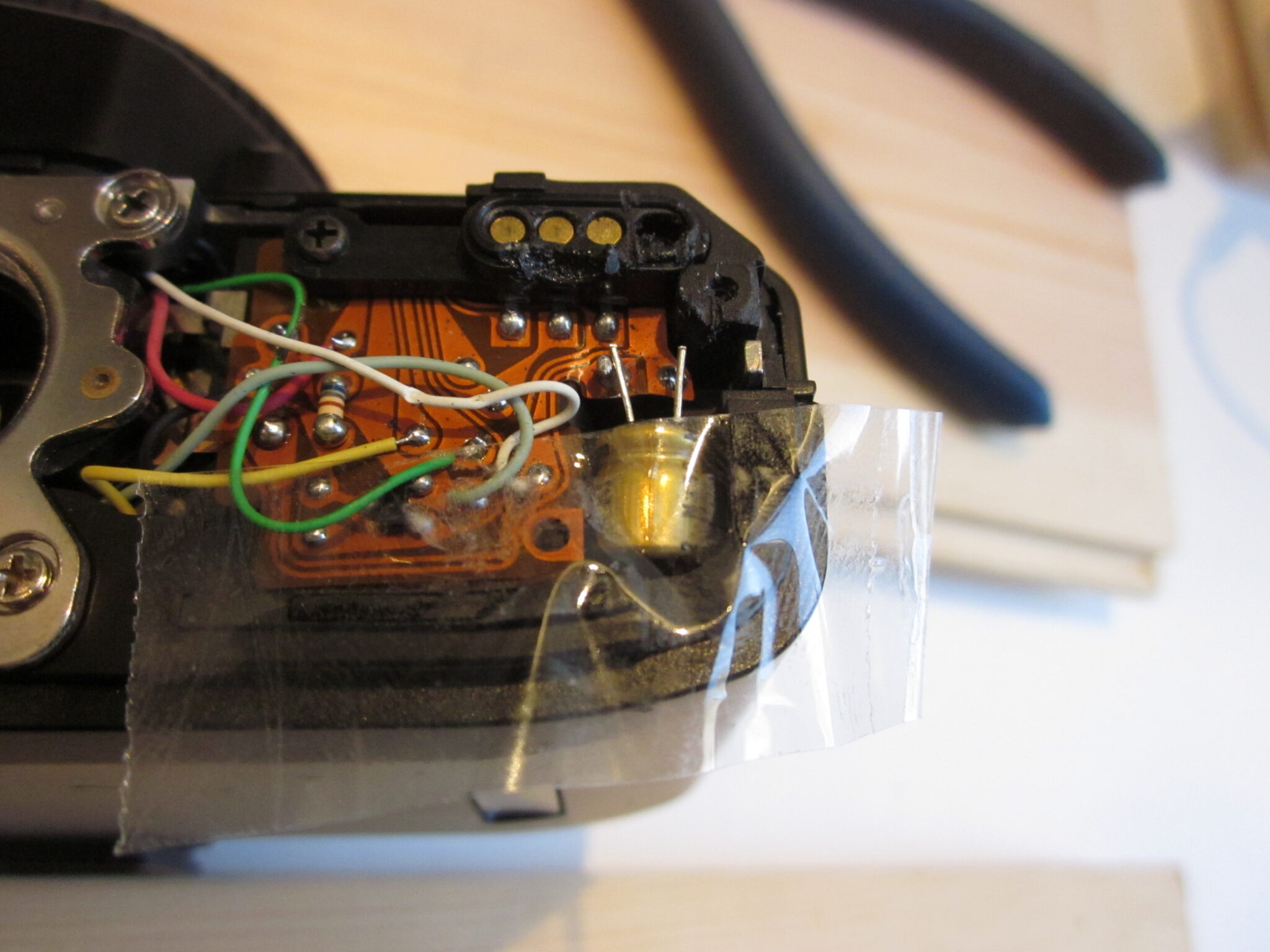

Khi hàn tụ mới, tránh giữ mỏ hàn lâu trên pad để không làm chảy bo mềm, đồng thời cẩn thận với nhựa xung quanh vì nó cũng có thể bị chảy nếu chạm phải. Một bức ảnh quá trình sửa cho thấy vỏ nhựa quanh khu vực tụ đã hơi bị chạm mỏ hàn, nhưng may mắn là các tiếp điểm motor drive vẫn hoạt động bình thường.
Kết quả, lợi ích và những điều nên tránh
Nếu mọi bước đều chuẩn, dấu hiệu thành công đầu tiên là đèn đo sáng phát sáng trở lại khi bạn nửa nhấn nút chụp. Trong một trường hợp cụ thể, thao tác thay tụ đã giúp chiếc DF-300 tiếp tục phục vụ “thêm vài năm nữa”, thay vì bị vứt vào thùng rác. Nhờ đó, người chơi có thể tiếp tục tận hưởng thân máy quen thuộc, thay vì phải săn một chiếc khác trên thị trường đồ cũ.
Sửa chữa thành công giúp nhiếp ảnh gia tiết kiệm chi phí thay máy mới, nhất là khi các thân máy phái sinh của Minolta X-300 như Centon DF-300 được xem là phân khúc giá dễ tiếp cận. Như tác giả nguồn đã nhấn mạnh: đây là một trong những sửa chữa đơn giản hơn với mỏ hàn, đủ nhẹ nhàng để bạn cân nhắc thử, thay vì gửi chiếc SLR thân yêu đến bãi tái chế.
Dù vậy, cần phân biệt: không phải mọi thân máy đều dễ sửa như họ ‘300’. Một số mẫu cao cấp hơn trong dòng X có nhiều tụ, trong đó có tụ nằm trên phần thân trên, muốn tới được phải tháo rời rất nhiều chi tiết, đòi hỏi trình độ cơ–điện tử cao hơn nhiều. Với những thân như vậy, tốt hơn là giao cho thợ chuyên nếu bạn chưa tự tin. Còn với Minolta X-300 sửa chữa theo cách thay tụ đáy, nếu làm cẩn thận, đây là dự án đáng thử cho bất kỳ người yêu máy ảnh film nào.
