Ổn định hình ảnh quang học và IBIS: Cốt lõi của ảnh cầm tay sắc nét
Ổn định hình ảnh khi chụp cầm tay là tập hợp các công nghệ và kỹ thuật giúp giảm rung máy ảnh, duy trì khung hình ổn định trong thời gian phơi sáng hoặc ghi hình, bằng cách dịch chuyển nhóm thấu kính, dịch chuyển cảm biến hoặc gia tăng điểm tỳ tay và khối lượng bộ rig để bù lại những chuyển động vô tình của người cầm máy.
Quan điểm thẳng thắn: nếu bạn coi ổn định hình ảnh quang học là “phép màu” tự động cứu mọi cú lia tay, bạn sẽ thất vọng. Công nghệ chỉ làm phần việc vật lý, còn phần còn lại là cách bạn cầm máy và xây dựng bộ rig cầm tay. Trong ống kính có chống rung, một nhóm thấu kính nhỏ – correction group – được đẩy ngang, vuông góc với trục quang học để bẻ nhẹ đường đi của ánh sáng và đưa hình ảnh trở lại vị trí ban đầu trên cảm biến. Lệnh dịch chuyển này xuất phát từ công nghệ con quay hồi chuyển, cụ thể là cảm biến vận tốc góc dạng MEMS báo cho vi xử lý biết tốc độ xoay của ống kính, từ đó tính toán mức lệch cần bù.
Bên trong ổn định quang học: Con quay hồi chuyển, voice coil và nam châm
Điểm mạnh của ổn định hình ảnh quang học nằm ở sự phối hợp tinh vi giữa cảm biến con quay hồi chuyển, motor voice coil và hệ nam châm vĩnh cửu. Con quay hồi chuyển chỉ đo được chuyển động quay; nếu bạn tịnh tiến máy theo đường thẳng mà không xoay, nó sẽ không báo gì dù hình trên cảm biến đã dịch chuyển. Vì thế hệ thống phải đo liên tục tốc độ quay và tích phân theo thời gian để ước lượng độ lệch khung hình, sau đó ra lệnh dịch chuyển nhóm thấu kính để bù lại rung.
“The muscle is a voice coil motor, the same principle that moves the cone in a loudspeaker”. Cuộn dây đặt trong trường nam châm vĩnh cửu, dòng điện thay đổi tạo ra lực đẩy kéo nhóm thấu kính trên các bi đỡ ma sát thấp. Các cảm biến vị trí theo dõi liên tục xem thấu kính correction group đang ở đâu, tạo thành vòng lặp phản hồi giúp giảm rung máy ảnh trong thời gian thực. Ở mảng khác như ống nhòm và ống truyền hình, có giải pháp lăng kính chứa chất lỏng (vari-angle prism) để bẻ trục quang học, nhưng máy ảnh tĩnh ngày nay tập trung vào hai thiết kế chính: thấu kính dịch chuyển trong ống và cảm biến bay trên nam châm.
IBIS trong body: Cảm biến bay trên nam châm và bài toán 5 trục
Nếu ổn định quang học bẻ đường sáng, thì IBIS trong body chọn cách di chuyển chính tấm cảm biến. Cảm biến được gắn trên một giá trượt, “float” giữa các nam châm vĩnh cửu và cuộn dây, giữ phẳng và tự do dịch chuyển trong mặt phẳng ảnh. Điều này khiến thân máy trở thành một nền tảng ổn định đa trục: pitch, yaw, shift ngang dọc và cả roll quanh trục ống kính.
Các hãng quảng cáo IBIS là ổn định 5 trục, và con số đó là chính xác dù cơ cấu chỉ có ba dạng chuyển động. Pitch và yaw – hai kiểu nghiêng lên xuống, trái phải – bị triệt tiêu bằng cách trượt cảm biến trong mặt phẳng ảnh; dịch chuyển ngang dọc (shift) cũng dùng chuyển động này. Roll, tức xoay khung hình khi cổ tay vặn, được xử lý bằng cách cho toàn bộ khung cảm biến quay ngược chiều, nhờ tương tác giữa các cuộn dây và nam châm. Lợi thế rõ ràng: ống kính không thể xoay hình mà chỉ dịch chuyển, nên roll là trục mà IS trong ống kính bất lực. IBIS bù được roll, giúp ảnh sắc nét hơn ở rìa khung hình – nơi độ mờ vì roll tăng theo khoảng cách tới tâm ảnh.
Chọn IS trên ống hay IBIS trong body – và vì sao rig vẫn quan trọng
Quyết định giữa ổn định hình ảnh quang học trong ống kính và IBIS trong body không phải cuộc thi hơn kém mà là chọn đúng công cụ cho cách bạn chụp. Với ống kính dài, lý do ống có IS rất rõ: cùng một góc nghiêng nhỏ, hình ảnh dịch chuyển trên cảm biến tỷ lệ với tiêu cự, khoảng 0,04 mm ở 24mm nhưng tới khoảng 1 mm ở 600mm. Để IBIS đuổi theo dịch chuyển lớn như vậy, cảm biến phải chạy xa, nhanh và vẫn nằm trọn trong vòng tròn ảnh sạch của ống – một giới hạn vật lý không thể bỏ qua.
Ngược lại, IBIS trong body tỏa sáng với ống góc rộng, chụp đa tiêu cự và nhất là bù roll. Ở macro, dịch chuyển tịnh tiến mới là vấn đề lớn, nên những hệ thống dành cho cận cảnh kết hợp gia tốc kế vào cụm gyro để đo cả shift. Khi thân máy và ống kính đều có chống rung, các hãng phát triển chế độ đồng bộ: Coordinated Control IS, Sync IS, Dual I.S. hay Synchro VR – về bản chất là hai hệ thống chia việc thông qua ngàm, tránh bù trùng một loại rung. Dù công nghệ mạnh cỡ nào, một bộ rig cầm tay được xây đúng vẫn là lớp ổn định cơ học đầu tiên, giảm biên độ rung trước khi điện tử phải “cứu”.
Xây bộ rig cầm tay 5 cấp độ để giảm rung không cần tripod

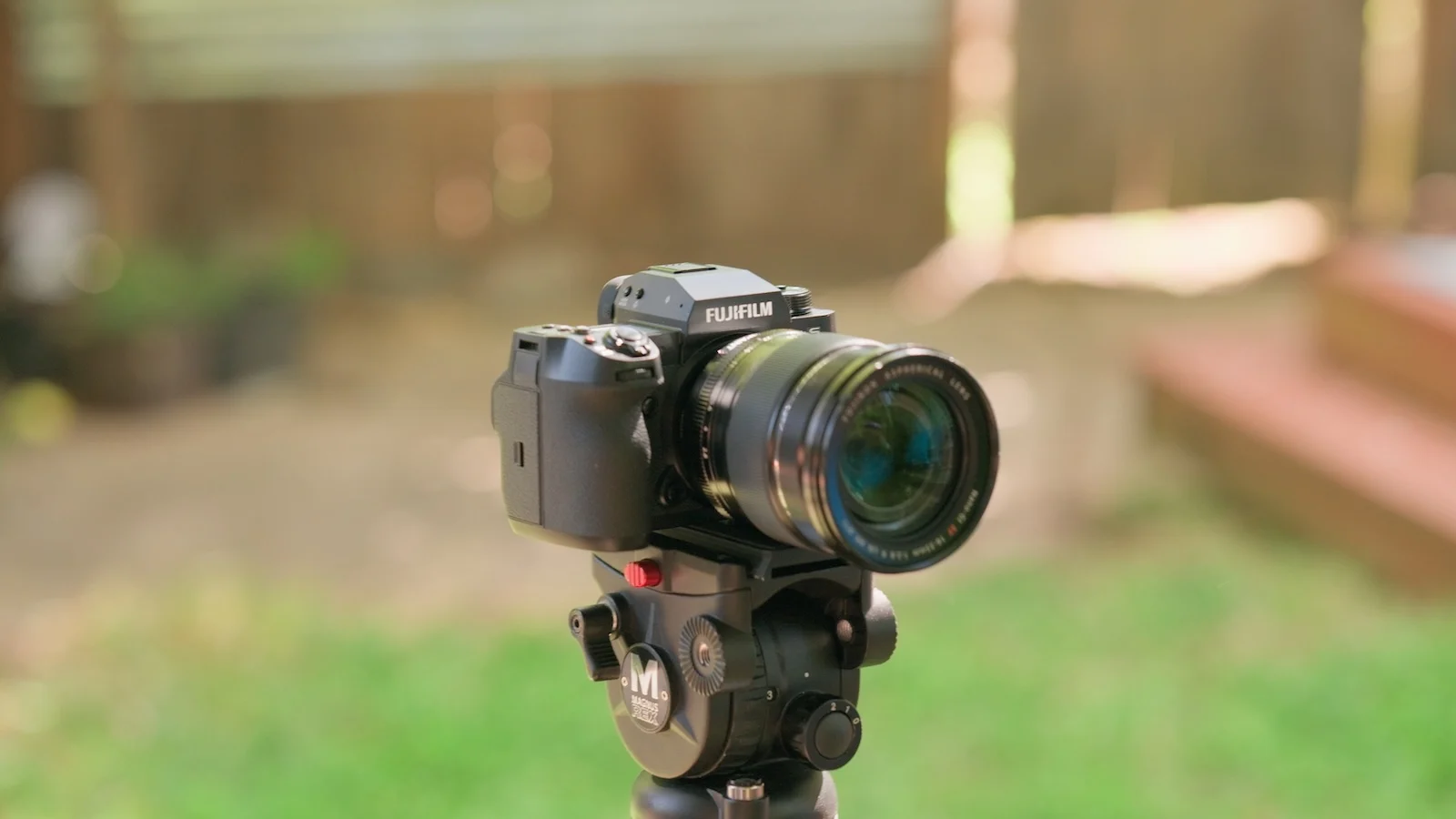

Ổn định điện tử là chưa đủ; cách bạn cấu hình bộ rig cầm tay quyết định nhiều hơn bạn nghĩ. Một nhiếp ảnh gia đã chia bộ rig du lịch của mình thành 5 cấp, từ đơn giản đến phức tạp, với mục tiêu vừa linh hoạt vừa mang đủ phụ kiện cần thiết. Ở Level 1, chỉ có thân máy và ống zoom – nhẹ, cơ động, nhưng nghèo điểm tỳ nên chuyển động thường giật hơn dù có IBIS. Level 2 thay ống thường bằng cinema lens, có vòng iris, zoom, focus mượt, stop cứng và thêm filter ND biến thiên để điều khiển phơi sáng từ phía trước.

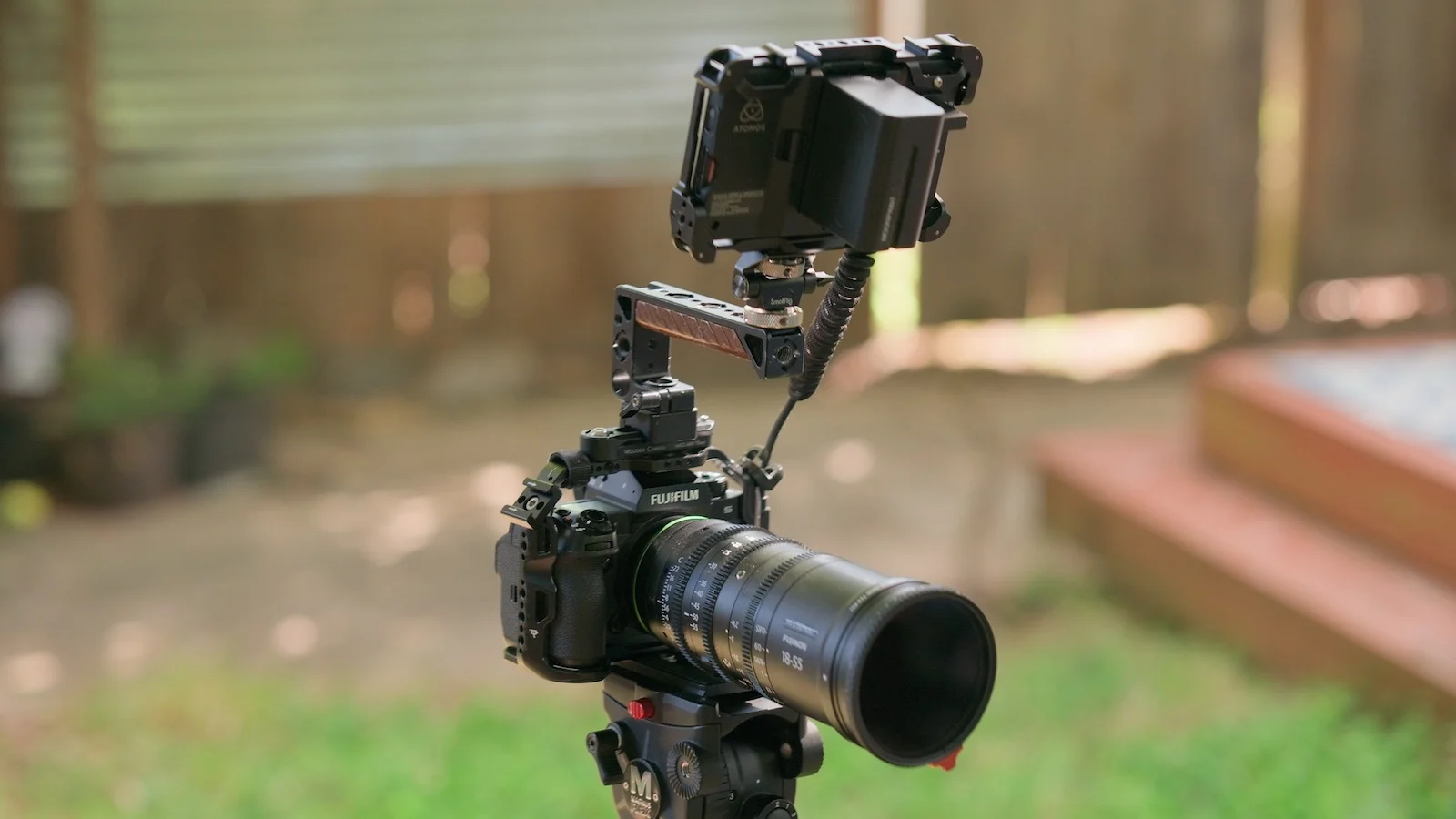

Từ Level 3, câu chuyện giảm rung máy ảnh chuyển sang cơ học. Thêm cage và tay cầm trên mở ra nhiều điểm gắn phụ kiện, cho phép giữ máy ở nhiều góc cao thấp, đồng thời “dời” điểm cầm ra xa thân máy để tăng ổn định. Màn hình ngoài giúp đánh giá nét, phơi sáng chính xác hơn với waveform, peaking, các hiển thị phơi sáng. Level 4 bổ sung plate, rod 15mm, matte box và tay cầm trước; các tay cầm này cải thiện rõ rệt độ ổn định và đem lại nhiều cách vận hành khác nhau. Level 5 thêm âm thanh, pin lớn và timecode, và trên các set lớn có thể thêm truyền hình không dây, rig vai hoặc harness như Easyrig. Mỗi cấp giải một vấn đề và mang theo đánh đổi, nên hãy chọn cấu hình bám sát dự án thay vì ôm cả kho phụ kiện lên tay.
