In 3D kim loại và gốm: chất lượng quyết định ở phần “vô hình”
Kiểm soát chất lượng in 3D kim loại và gốm là việc xác định, đo lường và điều chỉnh chặt chẽ các thông số vật liệu, nhiệt độ và dòng chảy trong suốt quá trình tạo lớp, nhằm giảm khuyết tật vi mô như lỗ rỗng, không đồng nhất cấu trúc hạt và sai lệch hình học, từ đó bảo đảm tính cơ học, độ tin cậy và khả năng lặp lại của sản phẩm cho các ứng dụng công nghiệp có yêu cầu khắt khe. Đây không phải vấn đề “tối ưu thêm cho đẹp”, mà là điều kiện tồn tại nếu công nghệ muốn bước ra khỏi phòng lab. Trọng tâm hiện nay không nằm ở việc mua thêm một máy in 3D đắt tiền, mà ở việc hiểu và chuẩn hóa các yếu tố tưởng như nhỏ nhặt: độ nhớt slurry gốm, kiểm soát nhiệt độ nozzle, sự thay đổi nhiệt theo độ cao lớp in, và cách những yếu tố này sinh ra hoặc loại bỏ lỗ rỗng trong nhôm hay biến dạng trong zirconia. In 3D kim loại chất lượng và in 3D gốm công nghiệp, vì thế, đang dịch từ “nghệ thuật điều chỉnh” sang “khoa học đo lường có chuẩn chung”.
NIST và vật liệu tham chiếu zirconia: đóng khoảng trống đo lường cho in 3D gốm
Trong in 3D gốm công nghiệp, vấn đề lớn nhất không nằm ở lò nung hay độ phân giải máy, mà ở chính feedstock dạng slurry “khó ở”. Slurry gốm là hệ không Newton, độ sệt thay đổi theo lực tác dụng – giống như chai tương cà, treo ngược thì không chảy, gõ một cái lại tuôn ra, trước cú gõ nó đặc gấp khoảng năm lần mật ong, sau cú gõ thì loãng chỉ còn khoảng gấp đôi. Khi mỗi lô slurry phản ứng khác nhau, kết quả in khó mà lặp lại. Nhóm của Russell Maier tại NIST phát triển vật liệu tham chiếu in 3D: một slurry zirconia được thiết kế đặc biệt để luôn cho cùng một kết quả đo trên rheometer, giúp các phòng lab hiệu chuẩn thiết bị và quy trình của mình. Đây là bước đi khôn ngoan: thay vì đua vật liệu “xịn” hay máy “khủng”, họ giải quyết tầng đo lường – thứ đang thiếu cho in 3D gốm công nghiệp vốn đang chuyển từ ngách sang vai trò linh kiện điện tử, áo giáp, chi tiết động cơ tên lửa và implant y khoa.
Từ chai tương cà đến implant xương: vì sao một loại slurry chuẩn lại quan trọng
Các nhà sản xuất đã có bột gốm tốt, máy in tốt, thậm chí hệ thống tự động hóa và điều khiển bằng AI để giữ chất lượng ổn định theo chu kỳ sản xuất. Nhưng họ vẫn thiếu một “thước đo chung” để chứng minh slurry ướt mà máy đang bơm đúng là thứ họ nghĩ – cùng độ chảy, cùng hành vi, ở mọi nhà máy. NIST gọi tên vấn đề: in 3D gốm có đủ vật liệu và máy móc, nhưng thiếu một cách chung để xác minh feedstock ướt. Vật liệu tham chiếu zirconia slurry chính là nỗ lực lấp chỗ trống đó. Ý nghĩa thực tế không hề trừu tượng. Gốm kỹ thuật có thể làm từ cùng khoáng chất với xương và mô phỏng cấu trúc mạng bên trong, nên implant gốm in 3D có khả năng “ăn khớp” với mô sống tốt hơn titan, giúp bệnh nhân hồi phục dễ dàng hơn. Nhưng không bác sĩ, cơ quan quản lý hay hãng bảo hiểm nào chấp nhận implant nếu mỗi lô slurry lại cho một độ nhớt khác. Một vật liệu tham chiếu in 3D được chuẩn hóa bởi NIST mở đường để chứng minh rằng feedstock cho implant ở nhà máy A và B là tương đương, trên giấy tờ và trên dụng cụ đo.
Manchester và bài học nhôm 4043: vài độ C ở nozzle, đổi cả vi cấu trúc
Ở mặt trận in 3D kim loại chất lượng, nhóm nghiên cứu tại Manchester tập trung vào quá trình molten metal deposition (MMD) với hợp kim nhôm 4043 và cho thấy một sự thật khó chối cãi: chỉ vài độ tại nozzle có thể quyết định chi tiết nhôm in 3D đặc chắc hay đầy lỗ rỗng. Nói cách khác, kiểm soát nhiệt độ nozzle không phải tinh chỉnh phụ, mà là nút điều khiển chính của khuyết tật in 3D nhôm. Khi nhiệt độ nozzle và nền cao hơn, tốc độ nguội của kim loại lỏng chậm lại, cấu trúc hạt trở nên thô hơn và độ rỗng tăng lên – các lỗ rỗng nhỏ này trực tiếp làm giảm độ bền và tuổi thọ mỏi. Chạy quy trình “mát” hơn thì ngược lại: nguội nhanh hơn, hạt mịn hơn, ít khuyết tật thấy rõ. Đáng chú ý, kích thước hạt và độ rỗng “đi cùng nhau”, nên chỉ một tham số quy trình có thể chi phối cả cấu trúc vi mô lẫn số lượng khuyết tật cùng lúc.
Từ thử–sai đến kỹ thuật dự đoán: tiêu chuẩn mới cho in 3D công nghiệp

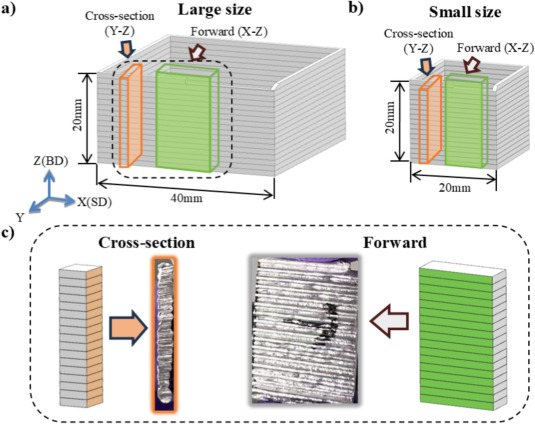

Nghiên cứu của Manchester không dừng ở mức mô tả hiện tượng. Họ in các mẫu 4043 ở nhiều mức nhiệt nozzle và nền, dùng hiển vi tiên tiến để phân tích cấu trúc hạt, hướng tinh thể và phân bố lỗ rỗng, rồi đo cơ tính. Kết quả là một “chuỗi nguyên nhân–kết quả” rõ ràng: từ thông số quy trình, qua vi cấu trúc, đến hình thành khuyết tật. Theo các tác giả, chuỗi này giúp nhà sản xuất chuyển từ kiểu tối ưu dựa trên thử–sai sang điều chỉnh có chủ đích, đặt nền cho chi tiết nhôm in 3D ổn định hơn và đưa MMD tiến gần tới những ứng dụng nơi chất lượng, độ ổn định và hiệu suất là không thể thỏa hiệp. Điểm đáng lưu ý: dù vẫn còn một số độ rỗng, mẫu in thu được độ cứng và mô đun đàn hồi nằm trong dải mong đợi của nhôm 4043, tương đương chi tiết sản xuất theo cách truyền thống. Điều này cho thấy in 3D kim loại chất lượng không bị giới hạn bởi bản thân công nghệ, mà bởi việc hiểu và chuẩn hóa các tham số. Theo nhóm nghiên cứu, “nếu MMD muốn giành được niềm tin công nghiệp, vật lý khuyết tật của nó phải được lập bản đồ và giờ đây quá trình đó đang bắt đầu diễn ra”.
Kết luận: muốn công nghiệp hóa, phải chuẩn hóa đo lường và nhiệt độ
Điểm chung giữa zirconia slurry của NIST và bản đồ khuyết tật MMD của Manchester là một thông điệp đơn giản: in 3D sẽ không trở thành hạ tầng sản xuất công nghiệp nếu vẫn chấp nhận “mỗi nơi một kiểu”. Chi tiết gốm cho điện tử, áo giáp, động cơ tên lửa hay implant, cũng như chi tiết nhôm chịu tải, đòi hỏi khả năng lặp lại mà chỉ tiêu chuẩn đo lường và kiểm soát nhiệt độ nozzle nghiêm ngặt mới đem lại. Với gốm, chiến lược của NIST là một “nước cờ đo lường”: thay vì săn vật liệu mới, họ tấn công tầng kiểm chứng, vì in 3D gốm không thể mở rộng vào các ứng dụng an toàn, được quản lý chặt, nếu đầu vào không thể được xác nhận theo cùng một cách ở mọi nơi. Với kim loại, Manchester bắt đầu lập bản đồ vật lý khuyết tật để MMD có thể đạt “niềm tin công nghiệp” tương tự. Nếu ngành muốn thoát khỏi hình ảnh công nghệ thử nghiệm và bước vào dây chuyền sản xuất, thì đầu tư vào vật liệu tham chiếu in 3D, cảm biến nhiệt chính xác và quy trình hiệu chuẩn liên phòng lab không còn là lựa chọn, mà là điều kiện bắt buộc.
