Intel nổ phát súng công nghệ: High-NA EUV bước ra khỏi phòng thí nghiệm
Intel trở thành công ty đầu tiên trên thế giới sản xuất và xuất xưởng lô chip thương mại bằng máy quang khắc High-NA EUV của ASML, đánh dấu bước chuyển công nghệ từ thử nghiệm sang sản xuất hàng loạt, đồng thời tái định hình lại cuộc đua dẫn đầu trong ngành chip bán dẫn tiên tiến giữa Intel, TSMC và Samsung.
Cốt lõi của bước ngoặt này nằm ở lô chip Core Ultra Series 3, tên mã Panther Lake, được sản xuất trên tiến trình 18A tương đương 2 nm tại nhà máy Oregon của Intel bằng máy quang khắc High-NA EUV. Đây không chỉ là một thành tích kỹ thuật; đó là thông điệp mang tính tuyên bố: Intel vẫn có thể đi trước đối thủ một bước ở lớp công nghệ nền tảng quan trọng nhất – quang khắc. Khi một công nghệ đắt đỏ và phức tạp như vậy lần đầu tiên tạo ra sản phẩm thương mại, nghĩa là cuộc chơi đã sang hiệp mới: ai làm chủ High-NA EUV trước, người đó nắm tay lái của chuỗi cung ứng bán dẫn toàn cầu.
Cỗ máy 150 tấn giá 380 triệu USD: Vì sao High-NA EUV là "vũ khí tối thượng"?

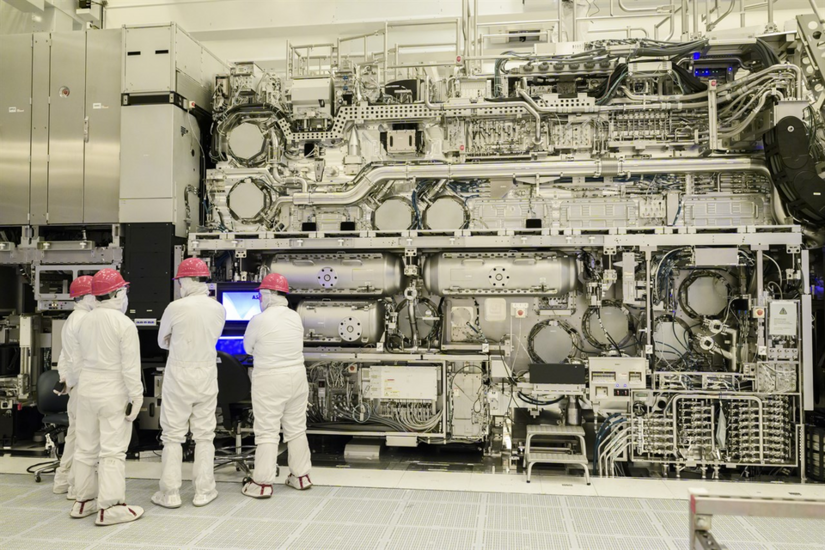

Máy quang khắc High-NA EUV Twinscan EXE:5000 của ASML nặng khoảng 150 tấn, tương đương hai máy bay chở khách Airbus A320 và có giá 380 triệu USD (approx. ₫9.5 nghìn tỷ). Đây không phải là một thiết bị sản xuất bình thường, mà là kết tinh của công nghệ ASML ở tầng cao nhất của ngành. Hệ thống này đạt khẩu độ số 0,55 NA – mức tốt nhất hiện nay – cho phép in các đường mạch chỉ dày 8 nm, nhỏ hơn 1,7 lần và tăng mật độ linh kiện lên 2,9 lần so với thế hệ EUV trước.
Điểm khác biệt nằm ở việc High-NA EUV mở rộng chùm tia siêu cực tím trước khi tiếp xúc wafer, giúp tăng cường độ chiếu, độ chính xác và khả năng thu nhỏ kích thước mạch. Nói thẳng: đây là chiếc "máy in" duy nhất hiện nay có thể theo kịp nhu cầu thu nhỏ transistor cho các chip bán dẫn tiên tiến, đặc biệt là chip AI và xử lý hiệu năng cao. Khi CEO ASML khẳng định nếu không có công nghệ này thì khó có thể đáp ứng năng lực xử lý của kỷ nguyên AI, đó không phải là câu nói PR mà là thực tế về giới hạn vật lý lẫn kỹ thuật trong sản xuất chip hiện đại.
Intel vượt mặt TSMC và Samsung: lợi thế High-NA EUV có bền vững?
Hiện tại mới chỉ có hai hệ thống máy quang khắc High-NA EUV được bán ra toàn cầu, một chiếc đến Intel cuối năm 2023 và chiếc còn lại được cho là thuộc về TSMC. Việc Intel là hãng đầu tiên sản xuất và xuất xưởng thành công lô chip thương mại trên máy này đồng nghĩa họ đã “nổ phát súng” trước các đối thủ nặng ký. Trong cuộc đua công nghệ sản xuất, từng nửa bước tiến đều có thể đổi thành hợp đồng hàng tỷ USD ở tương lai, nên lợi thế thời gian của Intel không thể xem nhẹ.
Tuy nhiên, lợi thế này không đương nhiên kéo dài. Intel hiện mới sử dụng công nghệ High-NA EUV trên một số lớp chip để thu thập dữ liệu và tối ưu hệ thống trước khi triển khai rộng hơn trên các tiến trình thế hệ tiếp theo. Nói cách khác, họ đang chạy vòng thử nhưng đã có thành tích, trong khi TSMC và Samsung vẫn chưa ra sân ở High-NA EUV. Câu hỏi then chốt là: Intel có đủ tốc độ và kỷ luật để biến lợi thế kỹ thuật thành lợi thế sản xuất và dịch vụ foundry dài hạn, trước khi đối thủ bắt kịp hay không?
High-NA EUV và cuộc đua chip AI: vì sao Intel không thể chậm thêm lần nữa
High-NA EUV không chỉ là câu chuyện khoe tiến trình 18A hay đường mạch 8 nm; nó là chiếc chìa khóa để nhét nhiều bóng bán dẫn hơn vào mỗi milimet silicon, từ đó tăng hiệu năng và giảm điện năng cho chip AI và xử lý hiệu năng cao. Khi mật độ linh kiện có thể tăng 2,9 lần so với dòng EUV trước, các kiến trúc xử lý phức tạp cho AI, trung tâm dữ liệu và tính toán hiệu năng cao mới có đất phát triển. Lãnh đạo ASML đã nói thẳng: nếu thiếu công nghệ này, việc đáp ứng năng lực xử lý khổng lồ cho AI là bất khả thi.
Intel hiểu họ đã bỏ lỡ nhiều làn sóng di động và foundry trước đây, nên lần này chọn tấn công mạnh vào nền tảng quang khắc. Song song High-NA EUV, hãng đang thử nghiệm tiến trình 18A-P tiên tiến và nhận được hậu thuẫn từ chính phủ Mỹ – hiện nắm 10% cổ phần từ tháng 8/2025 – cùng các khoản đầu tư lớn từ những tên tuổi như Nvidia và thỏa thuận sơ bộ với Apple. Điều này cho thấy chiến lược: dùng High-NA EUV làm “nam châm” hút khách hàng AI cao cấp về phía Intel Foundry, thay vì tiếp tục để TSMC độc chiếm phân khúc chip bán dẫn tiên tiến.
Từ cột mốc High-NA EUV đến tham vọng dẫn đầu bản đồ bán dẫn
Thông báo xuất xưởng lô chip Panther Lake sử dụng máy quang khắc High-NA EUV đánh dấu bước chuyển rõ ràng: công nghệ này đã rời phòng thí nghiệm để bước vào sản xuất thực tế. Intel và ASML đang dùng một số lớp chip nhất định như sân tập để tinh chỉnh thiết lập hệ thống, thời gian hoạt động, rồi mới mở rộng sang các tiến trình thế hệ tiếp theo với hiệu năng cao hơn, mật độ bóng bán dẫn lớn hơn và tính linh hoạt sản xuất tốt hơn.
Theo góc nhìn chiến lược, High-NA EUV là phép thử xem Intel có thể trở lại vị thế dẫn đầu bản đồ bán dẫn hay không. Động lực tài chính từ phố Wall, sự tham gia vốn của chính phủ Mỹ và dòng tiền từ các “ông lớn” công nghệ tạo cho Intel dư địa để mạo hiểm. Nhưng High-NA EUV là công cụ, không phải bảo chứng. Kết luận hợp lý nhất lúc này là: Intel đã giành được lợi thế khởi đầu trong cuộc đua công nghệ sản xuất với máy quang khắc High-NA EUV, và nếu họ biến lợi thế này thành sản lượng ổn định cùng chi phí cạnh tranh, cán cân quyền lực trong ngành chip có thể nghiêng lại về phía Intel sau nhiều năm lép vế.
