Compute Module 5 Programming Jig: định nghĩa một công cụ sản xuất mới

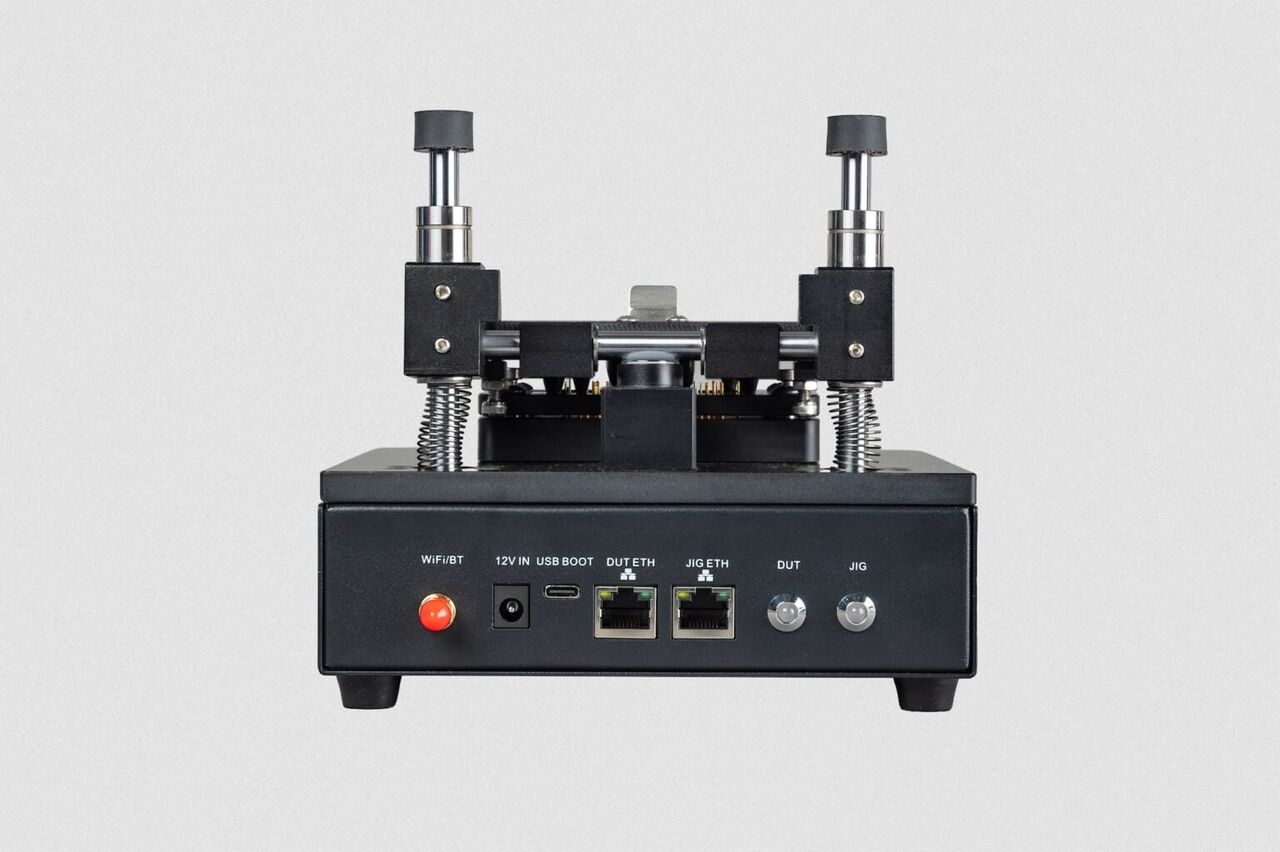

Raspberry Pi Compute Module 5 Programming Jig là một trạm lập trình chuyên dụng kết hợp máy tính host và giao diện phần cứng vào một thiết bị duy nhất, dùng pogo-pin để kẹp và cấu hình từng mô-đun CM5 với hệ điều hành, thiết lập bảo mật và ghi nhận dữ liệu sản xuất, nhằm rút ngắn thời gian provisioning tự động hàng loạt cho nhà sản xuất DIY và các đơn vị công nghiệp nhỏ. Thông điệp quan trọng ở đây: provisioning không còn là nút thắt cổ chai. Thay vì dây dợ, bảng IO và một máy tính phụ trách lần lượt từng bo mạch, giờ bạn có một chiếc “jig” biến lập trình firmware và cài đặt bảo mật thành thao tác cơ khí lặp lại: đặt module, kẹp xuống, đợi đèn LED báo xong rồi đổi sang chiếc tiếp theo. Người vận hành không phải suy nghĩ nhiều, và đó chính là sự tối giản mà các xưởng nhỏ luôn thiếu khi bước từ vài mẫu thử sang sản xuất hàng chục, hàng trăm thiết bị.
Từ IO board đến jig: cắt bỏ lớp phức tạp thừa
Trước đây, IO board là công cụ quen thuộc để làm việc với Raspberry Pi Compute Module 5, vì nó lộ ra đầy đủ chân giao tiếp để phát triển và thử nghiệm. Nhưng khi chuyển sang khâu sản xuất, IO board bộc lộ nhược điểm: giá rẻ nhưng cần thêm máy tính host, dây mạng, cáp nguồn, thao tác cắm tháo từng module. Quy trình đó chậm, dễ lỗi, và tốn người canh. Programming Jig tấn công đúng điểm đau này bằng cách “gộp” toàn bộ host và giao diện into một hộp duy nhất, tích hợp controller và hệ pogo-pin tiếp xúc với test-point trên mặt dưới CM5. Câu mô tả chính xác là: "The device combines the provisioning host and module interface in one box, eliminating the need for a separate IO board". Khi đỡ phải lo lắng về việc nối dây, chọn cổng, kiểm tra driver, người vận hành có thể tập trung vào nhịp sản xuất, còn phần kỹ thuật được chuẩn hóa bên trong jig.
Chu kỳ 90 giây và logic vận hành kiểu dây chuyền
Ưu điểm lớn nhất của Programming Jig không phải là vẻ ngoài màu đen, mà là chu kỳ vận hành được chốt ở mức gần 90 giây cho một image hệ điều hành khoảng 2,6 GB trong cấu hình tiêu chuẩn, chưa bật thêm lớp bảo mật. Con số này không hoàn hảo, nhưng đủ ngắn để biến một chồng CM5 thành dây chuyền lập trình thủ công mà vẫn có nhịp độ công nghiệp. Quy trình cụ thể cũng rất “công xưởng”: đặt Compute Module 5 vào khay, dùng cần cơ khí để kẹp chặt, pogo-pin chạm vào test-point, trạm tự nhận module và bắt đầu cài đặt theo kịch bản đã cấu hình. Khi đèn LED trạng thái chuyển sang xanh, người vận hành tháo module ra, lắp module mới và lặp lại. Về bản chất, đây là một dây chuyền bán tự động: máy lo toàn bộ logic provisioning tự động hàng loạt, con người chỉ đóng vai trò nhịp tay, đổi phôi. Với các xưởng nhỏ, đó là cách mở rộng sản lượng mà không phải nâng cấp hạ tầng IT cồng kềnh.
Từ hệ điều hành đến bảo mật: provisioning không còn là bước phụ
Điểm khiến Programming Jig đáng bàn cho giới sản xuất DIY và các nhà tích hợp hệ thống nhỏ là khả năng biến khâu lập trình firmware từ một thao tác phụ thành một bước được kiểm soát chặt. Thông qua bộ công cụ rpi-sb-provisioner, trạm không chỉ cài hệ điều hành mà còn thiết lập Secure Boot, mã hóa toàn bộ ổ và tạo bộ khóa riêng cho từng thiết bị. Trong trường hợp sản phẩm không cần bảo mật cao, người dùng vẫn có thể chọn chỉ cài hệ điều hành với image tạo bằng rpi-image-gen. Bên cạnh đó, trạm còn hỗ trợ ghi lại dữ liệu sản xuất: số serial, phiên bản board, địa chỉ MAC, thời gian cài đặt, loại image và cấu hình bảo mật của từng CM5 được log vào một cơ sở dữ liệu tùy chọn. Với những xưởng vốn quen làm thủ công, khả năng truy vết này là bước nâng cấp quan trọng, giúp bảo hành, phân tích lỗi và quản lý lô hàng trở nên chuyên nghiệp hơn mà không phải xây cả hệ thống MES phức tạp.
Đặt chỗ của jig trong hệ sinh thái DIY và công nghiệp nhỏ
Không phải ai dùng Raspberry Pi Compute Module 5 cũng cần một Programming Jig. Ngay chính nguồn tin đã cảnh báo rằng với người chơi DIY và cả những cụm máy gia đình lớn, mức đầu tư này "dürfte sich die Anschaffung eher nicht lohnen". Điều đó hợp lý: nếu bạn chỉ lập trình vài module cho một dự án cá nhân, IO board và một chiếc máy tính vẫn là lựa chọn đủ tốt. Nhưng với các nhà sản xuất DIY đang bước sang giai đoạn “bán sản phẩm thật”, hoặc các doanh nghiệp nhỏ tích hợp CM5 vào bảng điều khiển, thiết bị mạng, máy đo, câu chuyện đổi khác hoàn toàn. Họ cần provisioning tự động hàng loạt, cài đặt đồng nhất, ghi nhận dữ liệu rõ ràng nhưng không muốn kéo thêm đội IT. Một trạm lập trình độc lập, có Wi-Fi hoặc cổng Ethernet riêng cho quản lý và cho module, cho phép đặt trong xưởng như một máy công cụ khác. Kết luận hợp lý là: Programming Jig không dành cho mọi người dùng Raspberry Pi, nhưng nó tạo một nấc thang mới để những dự án DIY nghiêm túc bước lên chuẩn sản xuất hàng loạt mà vẫn giữ được sự gọn nhẹ vốn là bản sắc của cộng đồng này.
