PLA nhiệt độ cao đang chuyển từ vật liệu “thử nghiệm” thành giải pháp công nghiệp
Vật liệu PLA nhiệt độ cao là nhóm nhựa sinh học dùng trong in 3D, được tinh chỉnh để chịu nhiệt tốt hơn PLA thường, đồng thời giữ khả năng in dễ trên máy FDM phổ thông, nhằm biến các sản phẩm in 3D từ mẫu thử sang chi tiết chức năng có thể hoạt động ổn định trong môi trường công nghiệp. Vấn đề lớn nhất nhiều năm qua không phải là nhiệt độ mềm hóa trên giấy, mà là cách những vật liệu và quy trình in 3D này đối phó với hiện tượng quá nhiệt và độ bền va đập in 3D trong thực tế sử dụng. Khi tốc độ in tăng, kích thước chi tiết lớn hơn, điểm yếu đó bộc lộ rất rõ: PLA giòn, dễ nứt, lớp không bám chắc, và chi tiết bị biến dạng ngay trên bàn in.
Đó là lý do những bước tiến mới quanh vật liệu PLA nhiệt độ cao và quản lý nhiệt in 3D đáng được xem như một bước ngoặt, không chỉ là thêm một loại filament chịu nhiệt khác. Một bên là các nhà nghiên cứu tại University of Nottingham phối hợp cùng University of California, Berkeley, tìm cách kiểm soát nhiệt sinh ra trong quá trình in thể tích tốc độ caoCAL. Bên kia là Polymaker, nhà sản xuất filament tại Utrecht, tung ra HT-PLA Pro nhắm thẳng vào hai lời phàn nàn dai dẳng về PLA chịu nhiệt: giòn và dễ tách lớp. Cả hai hướng đi đều gửi cùng một thông điệp: nếu không giải quyết được câu chuyện nhiệt và độ bền, in 3D FDM công nghiệp vẫn sẽ mãi bị kẹt ở giai đoạn thử nghiệm, khó bước vào sản xuất hàng loạt.
HT-PLA Pro: khi PLA thôi là mắt xích yếu nhất
Polymaker không tạo ra một vật liệu mới hoàn toàn, mà họ xóa bỏ một đánh đổi cũ: PLA dễ in nhưng yếu, PLA nhiệt độ cao thì chịu nhiệt nhưng vẫn giòn. HT-PLA Pro được giới thiệu như phiên bản cứng cáp hơn của dòng HT-PLA ổn định nhiệt, nhắm thẳng vào việc tăng độ bền va đập in 3D mà không đánh đổi khả năng chịu nhiệt. Theo công bố, vật liệu mới này hơn gấp đôi độ bền va đập Charpy có rãnh so với HT-PLA tiêu chuẩn, từ 4,94 kJ/m² lên 9,94 kJ/m², đồng thời tăng độ bám lớp theo trục Z khoảng 30%, từ 20,8 MPa lên 26,8 MPa, mà vẫn giữ nguyên nền tảng chịu nhiệt vốn là bản sắc của dòng HT-PLA.
Quan trọng hơn, HT-PLA Pro không buộc người dùng phải chuyển sang bộ máy "công nghiệp". Vật liệu này được thiết kế để in trên máy FDM tiêu chuẩn, không cần buồng kín, không cần đầu phun cứng, với thiết lập quen thuộc kiểu PLA: nhiệt độ đầu phun 230°C và nhiệt độ bàn từ 25–65°C; tốc độ in được xác nhận lên tới 300 mm/s. Trong thử nghiệm, HT-PLA Pro đạt nhiệt độ Vicat mềm hóa 148,3°C ở trạng thái vừa in, tăng lên 150,5°C sau ủ nhiệt, cùng nhiệt độ biến dạng nhiệt 107,6°C tại 0,45 MPa sau 30 phút ủ ở 100°C. Nói cách khác, Polymaker đang đặt cược rằng người dùng không muốn "lên đời" sang nhựa kỹ thuật khó in, họ muốn PLA thôi không phải là điểm gãy trong chuỗi sản xuất.
Quản lý nhiệt từ bên trong: bước nhảy cho in thể tích tốc độ cao

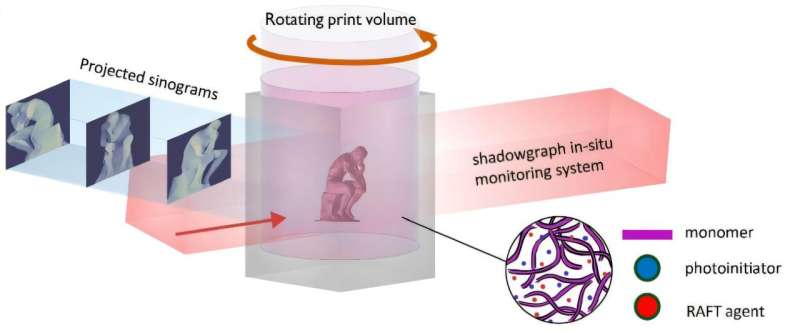

Trong khi Polymaker xử lý độ bền ở phía filament chịu nhiệt, nhóm nghiên cứu Nottingham–Berkeley lại nhắm vào bản thân cơ chế tạo hình của một công nghệ khác: Computed Axial Lithography (CAL), dạng in thể tích tạo ra toàn bộ vật thể cùng lúc, thay vì từng lớp. Phương pháp này dùng ánh sáng tạo hình chiếu vào thùng nhựa lỏng đang quay để đông cứng toàn bộ hình dạng trong vài giây, bypass gần như toàn bộ những giới hạn về hướng in và độ bám lớp của FDM. Nhưng đổi lại, phản ứng hóa học làm nhựa đông cứng sinh nhiệt mạnh; nếu không kiểm soát, nhiệt đó làm chi tiết bị cong vênh, giới hạn kích thước và khiến công nghệ khó nhân rộng.
Nhóm tác giả của nghiên cứu "Enhanced volumetric additive manufacturing via Reversible Addition-Fragmentation Chain Transfer (RAFT) polymerization" đã chọn cách xử lý từ bên trong. Thay vì làm mát từ ngoài như giải pháp dùng dầu fluor hóa non-stick từng được phát triển cho máy HARP tốc độ cao, họ thêm vào nhựa một nhóm phụ gia gọi là RAFT agents, đóng vai trò "bộ điều tốc" ngay trong phản ứng polymer hóa. Eduards Krumins mô tả: RAFT hoạt động như bộ điều chỉnh tích hợp, vừa làm chậm vừa ổn định quá trình tạo vật liệu, tránh những cú tăng nhiệt đột ngột và giữ cho in 3D diễn ra kiểm soát được. Kết quả thử nghiệm cho thấy thêm một lượng nhỏ phụ gia giúp giảm độ tăng nhiệt trong quá trình in từ 59°C xuống còn 27°C, và tăng thêm một chút nữa thì nhiệt chỉ tăng 3,5°C. Đây không còn là chỉnh vài thông số trên máy, mà là sửa chính bài toán hóa học của quá trình tạo hình.
In nhiều chi tiết cùng lúc mà không nóng chảy vào nhau

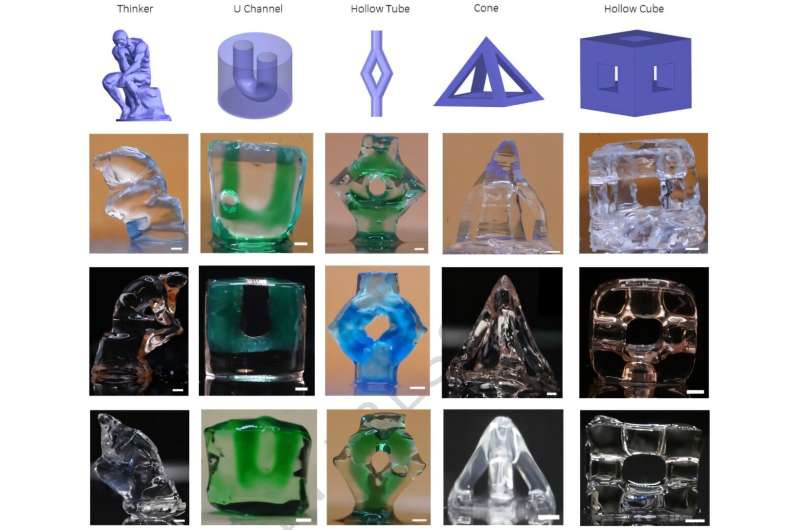

Một khi nhiệt độ được kiểm soát, CAL không chỉ in vật thể lớn hơn mà còn mở ra những kiểu hình học từng là ác mộng với FDM. Với nhựa có phụ gia RAFT, nhóm nghiên cứu đã in đồng thời nhiều vật thể tách biệt trong cùng một thùng nhựa, đặt cách nhau chỉ 150 micromet mà vẫn không bị nóng chảy dính vào nhau. Cùng cách tiếp cận này, họ in được các chi tiết liên kết như bản lề có thể xoay tự do ngay khi bước ra khỏi máy, và thậm chí những vật thể lồng trong vật thể khác trong một lần in duy nhất. Ở đây, quản lý nhiệt in 3D không còn là gắn thêm quạt hay nước làm mát, mà là chủ động định hình "nhịp" phản ứng để toàn bộ hình khối đông lại đồng đều, không vùng nào bị quá nhiệt.
Một hệ quả thú vị khác: các phụ gia RAFT không khóa cứng vật liệu mà giữ nó mở cho các xử lý hậu kỳ. Nhóm đã dùng chính cửa sổ này để phủ lên bề mặt chi tiết những lớp vật liệu chống bám vi khuẩn, hướng tới các vật thể có thể tích hợp nhiều chức năng ngay trong quá trình in 3D. Nhìn rộng hơn, câu chuyện của CAL đặt cạnh các nỗ lực cũ như hệ thống HARP cho thấy quản lý nhiệt in 3D đang hình thành hai tuyến giải pháp: hoặc kéo nhiệt ra ngoài bằng cơ khí, hoặc kiểm soát nó từ bên trong lớp nhựa. Đó là tín hiệu tốt cho các quy trình in khác, kể cả in 3D FDM công nghiệp, nơi chiến lược kết hợp vật liệu PLA nhiệt độ cao với điều khiển nhiệt thông minh có thể là chìa khóa để tăng tốc mà không đánh đổi chất lượng.
PLA chịu nhiệt đã sẵn sàng cho vai trò lớn hơn
Nếu phải rút một thông điệp từ HT-PLA Pro và nghiên cứu RAFT cho CAL, đó là: PLA không còn bị giới hạn bởi chính bản chất của nó, mà bởi mức độ nghiêm túc chúng ta đối xử với nhiệt và cơ tính. Vật liệu mới khắc phục những hạn chế lâu đời của PLA nhiệt độ cao trong ứng dụng công nghiệp, cụ thể là tính giòn và độ bám lớp kém, bằng cách tăng độ bền va đập in 3D và cải thiện liên kết giữa các lớp mà vẫn giữ nguyên khả năng chịu nhiệt của dòng HT-PLA. Đồng thời, các kỹ thuật quản lý nhiệt in 3D ở phía nhựa lỏng cho thấy chúng ta hoàn toàn có thể in toàn bộ vật thể cùng lúc thay vì từng lớp, miễn là nhiệt được kiểm soát bằng hóa học chứ không chỉ bằng phần cứng.
Dĩ nhiên, những giải pháp này vẫn có biên giới: HT-PLA Pro được định vị rõ là không dùng cho khu vực khoang động cơ ô tô, không dành cho tiếp xúc thực phẩm hay y tế. Nhưng đó không phải là điểm yếu, mà là sự trung thực về phạm vi sử dụng để người làm sản xuất biết mình đang dùng đúng công cụ. Khi PLA nhiệt độ cao trở nên dai hơn, bám lớp tốt hơn và các quy trình in biết cách cư xử với nhiệt, khoảng cách giữa "chi tiết mẫu" và "chi tiết chức năng" sẽ thu hẹp. Ai tiếp tục coi PLA là vật liệu đồ chơi rẻ tiền có thể sẽ bỏ lỡ giai đoạn mà nhựa sinh học này bước ra khỏi xưởng maker và tiến thẳng vào dây chuyền sản xuất.
