HBM “Made in USA” nhưng khởi nguồn tại Hàn Quốc: lựa chọn mang tính chiến lược
HBM “Made in USA” của SK Hynix là các gói bộ nhớ băng thông cao dùng cho sản xuất chip AI, trong đó wafer DRAM được tạo ra tại Hàn Quốc rồi vận chuyển sang Mỹ để xếp chồng, đóng gói và kiểm thử, tạo nên mô hình chuỗi cung ứng phân tán nhưng gắn chặt với hệ sinh thái bán dẫn lâu năm của Hàn Quốc. Điểm mấu chốt: SK Hynix không đem toàn bộ công đoạn sản xuất sang Mỹ, mà giữ phần phức tạp và giàu kinh nghiệm nhất – chế tạo wafer – ở quê nhà. Các nhà máy ở Hàn Quốc nằm trong hệ sinh thái đã tích lũy đội ngũ kỹ sư, nhà cung cấp thiết bị, vật liệu và hạ tầng trong nhiều thập kỷ, trong khi một nhà máy mới ở Mỹ sẽ phải trả giá thời gian và rủi ro để đạt tỷ lệ thành phẩm tương đương. Quyết định này cho thấy SK Hynix ưu tiên bảo toàn lợi thế cạnh tranh cốt lõi, đồng thời mở cánh cửa địa chính trị sang thị trường Mỹ.
Tại sao SK Hynix mang khâu đóng gói HBM sang Indiana?
Nếu Hàn Quốc có thể tự làm từ wafer đến đóng gói HBM, câu hỏi là vì sao SK Hynix vẫn quyết định xây cơ sở đóng gói tiên tiến tại Indiana. Câu trả lời nằm ở việc khâu đóng gói của SK Hynix chip HBM đã trở thành phần lõi, ảnh hưởng trực tiếp đến hiệu năng và tỷ lệ thu hồi sản phẩm, chứ không còn là “hậu kỳ” đơn giản. Nhà máy bán dẫn Mỹ này được thiết kế để xếp chồng, kết nối và kiểm thử nhiều chip DRAM thành một gói HBM hoàn chỉnh dùng với bộ xử lý AI. Đồng thời, SK Hynix xây trung tâm R&D bán dẫn AI, hợp tác với Đại học Purdue để nghiên cứu thế hệ HBM mới. Theo đánh giá của các nhà phân tích, lợi thế không nằm ở chuyện giao hàng sớm hơn một ngày, mà ở tốc độ tạo mẫu, kiểm nghiệm và chỉnh sửa thiết kế khi khách hàng thay đổi yêu cầu. Đặt R&D ngay cạnh khách hàng công nghệ Mỹ giúp SK Hynix bám sát nhịp phát triển chip AI và ảnh hưởng sâu hơn vào khâu thiết kế hệ thống.
Nhà máy HBM4E ở Indiana: cửa ngõ mới của chuỗi cung ứng chip AI

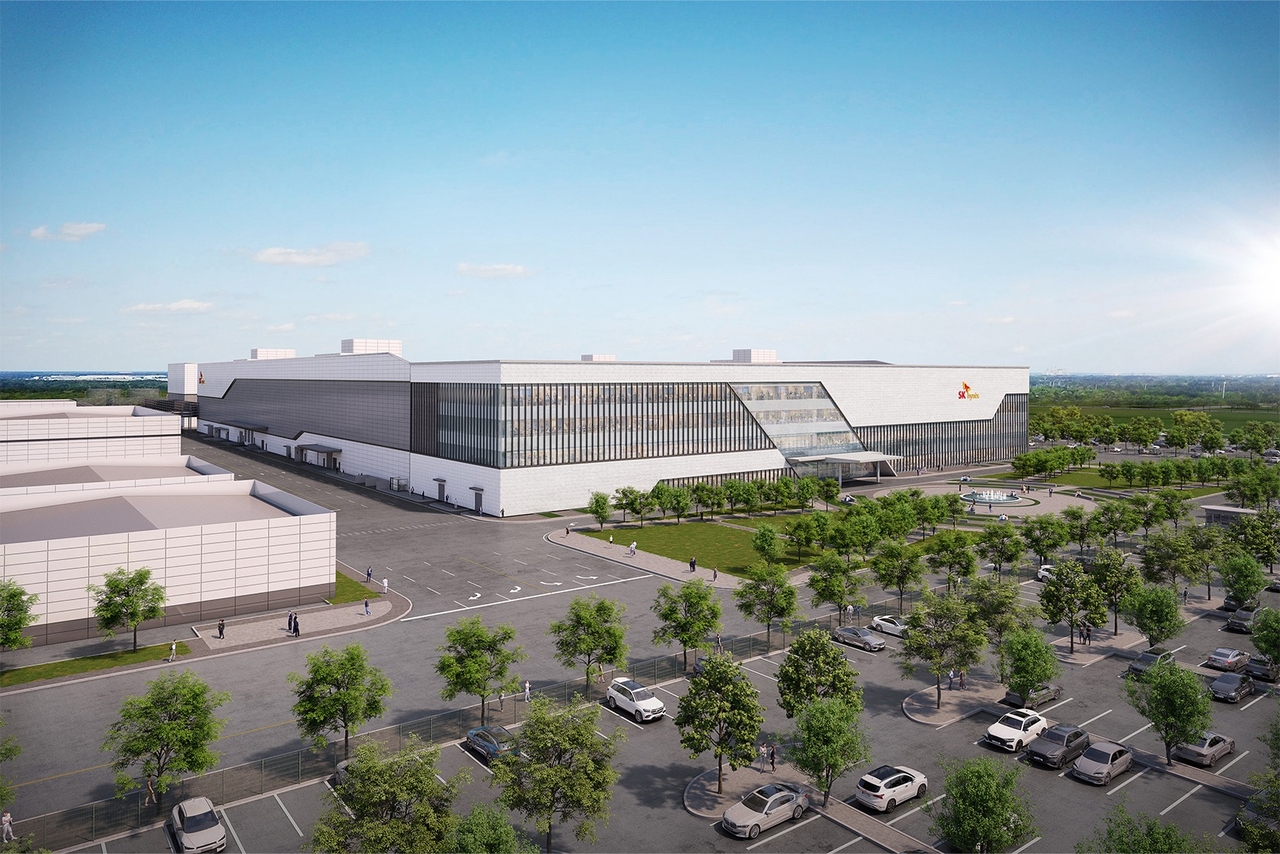

Cơ sở tại West Lafayette, bang Indiana, được quy hoạch trên diện tích khoảng 540.000 m², với mục tiêu hoàn thành phòng sạch vào tháng 10/2028 và sản xuất hàng loạt HBM4E từ quý III/2029. SK Hynix sẽ vận chuyển wafer HBM sản xuất tại Hàn Quốc sang đây để đóng gói, kiểm thử rồi cung cấp cho các khách hàng công nghệ lớn tại Mỹ. Theo Bộ Thương mại Mỹ, dự án này “giúp lấp đầy một khoảng trống quan trọng trong chuỗi cung ứng bán dẫn của Mỹ”. Nói cách khác, Washington muốn sở hữu năng lực đóng gói HBM trên đất Mỹ để giảm phụ thuộc vào nguồn cung bên ngoài và kiểm soát tốt hơn mắt xích bộ nhớ trong hệ sinh thái sản xuất chip AI. SK Hynix đặt mục tiêu biến Indiana thành một trong những trung tâm HBM chủ chốt tại Mỹ vào năm 2030, qua đó đáp ứng cơn khát bộ nhớ cho AI và củng cố dịch chuyển chuỗi cung ứng theo hướng có lợi cho Mỹ.
Mô hình chuỗi cung ứng phân tán: lợi thế hay rủi ro cho SK Hynix?
Việc sản xuất HBM “Made in USA” bắt đầu từ Hàn Quốc rồi mới hoàn thiện tại Mỹ tạo ra mô hình chuỗi cung ứng phân tán: wafer DRAM được chế tạo trong nước, vận chuyển qua Thái Bình Dương, còn đóng gói và kiểm thử diễn ra ở Indiana. Các chuyên gia nhấn mạnh rằng vận chuyển wafer là khả thi vì kích thước nhỏ, trọng lượng nhẹ nhưng giá trị tích hợp rất cao, khác với ngành ô tô buộc nhiều công đoạn phải đặt cạnh nhau để tối ưu hậu cần. Điều này cho phép SK Hynix giữ công đoạn yêu cầu vốn lớn nhất ở nơi đã có quy mô, nhà cung cấp và kinh nghiệm, trong khi linh hoạt mở nhà máy bán dẫn Mỹ để đáp ứng các yêu cầu địa chính trị và khách hàng. Tuy nhiên, nếu một ngày SK Hynix quyết định xây cả nhà máy wafer tại Mỹ, đó sẽ là quyết định mang tính chất khác, phải dựa trên yếu tố công suất, nhu cầu khách hàng, chính sách chính phủ hoặc rủi ro chuỗi cung ứng trở nên đủ nghiêm trọng để chấp nhận chi phí cao hơn.
Kết luận: SK Hynix đang viết lại bản đồ sản xuất chip AI
Động thái đầu tư lớn vào cơ sở HBM tại Indiana cho thấy SK Hynix không chỉ đi theo làn sóng hỗ trợ của Đạo luật CHIPS, mà chủ động tái cấu trúc chuỗi giá trị chip AI theo hướng tách biệt giữa năng lực chế tạo wafer tại Hàn Quốc và năng lực đóng gói, R&D gắn với khách hàng tại Mỹ. Sản xuất chip AI giờ không còn là câu chuyện chỉ xoay quanh transistor, mà là bài toán tối ưu cả hệ thống bộ nhớ – xử lý, trong đó HBM là mắt xích chiến lược. Bằng cách định vị Indiana như trung tâm HBM4E, SK Hynix gửi đi thông điệp rõ ràng: họ muốn trở thành đối tác trí tuệ trong thiết kế nền tảng AI, chứ không chỉ là nhà cung cấp linh kiện. Ai kiểm soát được bộ nhớ và chuỗi cung ứng sẽ có tiếng nói lớn trong cuộc cạnh tranh địa chính trị bằng công nghệ – và SK Hynix đang đặt cược rằng hướng đi song song giữa Hàn Quốc và Mỹ sẽ đem lại lợi thế dài hạn.
