Từ kiểm tra sau sản xuất đến kiểm soát thời gian thực
Công nghệ operando X-ray trong in 3D kim loại là phương pháp dùng tia X năng lượng cao để quan sát trực tiếp cấu trúc nguyên tử của kim loại lỏng trong vùng bể nóng chảy khi in, cho phép theo dõi sự sắp xếp và chuyển biến của các cụm nguyên tử theo thời gian thực, thay vì chỉ phân tích mẫu sau khi đã đông đặc, từ đó mở ra khả năng kiểm soát chất lượng dựa trên động lực học vật liệu ở cấp độ nguyên tử. Điểm mấu chốt của nghiên cứu mới từ nhóm của Tao Sun tại ĐH Northwestern là: thứ quyết định cấu trúc hạt không chỉ là tốc độ nguội và gradient nhiệt, mà còn là cách các nguyên tử sắp xếp bên trong kim loại lỏng. Điều này thẳng thừng thách thức mô hình G–R cổ điển vốn xem bể nóng chảy như một chất lỏng vô định hình. Bằng cách đo tán xạ tia X toàn phần và phân tích nhanh hàm phân bố cặp, nhóm đã theo dõi bể nóng chảy Inconel 718 “ngay trong lúc in”, thay vì lần mò dấu vết trên chi tiết đã hoàn thiện. Ý nghĩa ở đây mang tính quan điểm rõ rệt: nếu công nghiệp vẫn chỉ chăm chăm tối ưu đường quét, công suất laser và tốc độ làm nguội mà bỏ qua cấu trúc kim loại lỏng, thì mọi nỗ lực kiểm soát chất lượng vẫn chỉ là hiệu chỉnh ngọn lửa, không chạm vào nhiên liệu.
Mặt trái của bể nóng chảy: kim loại lỏng không hề vô trật tự

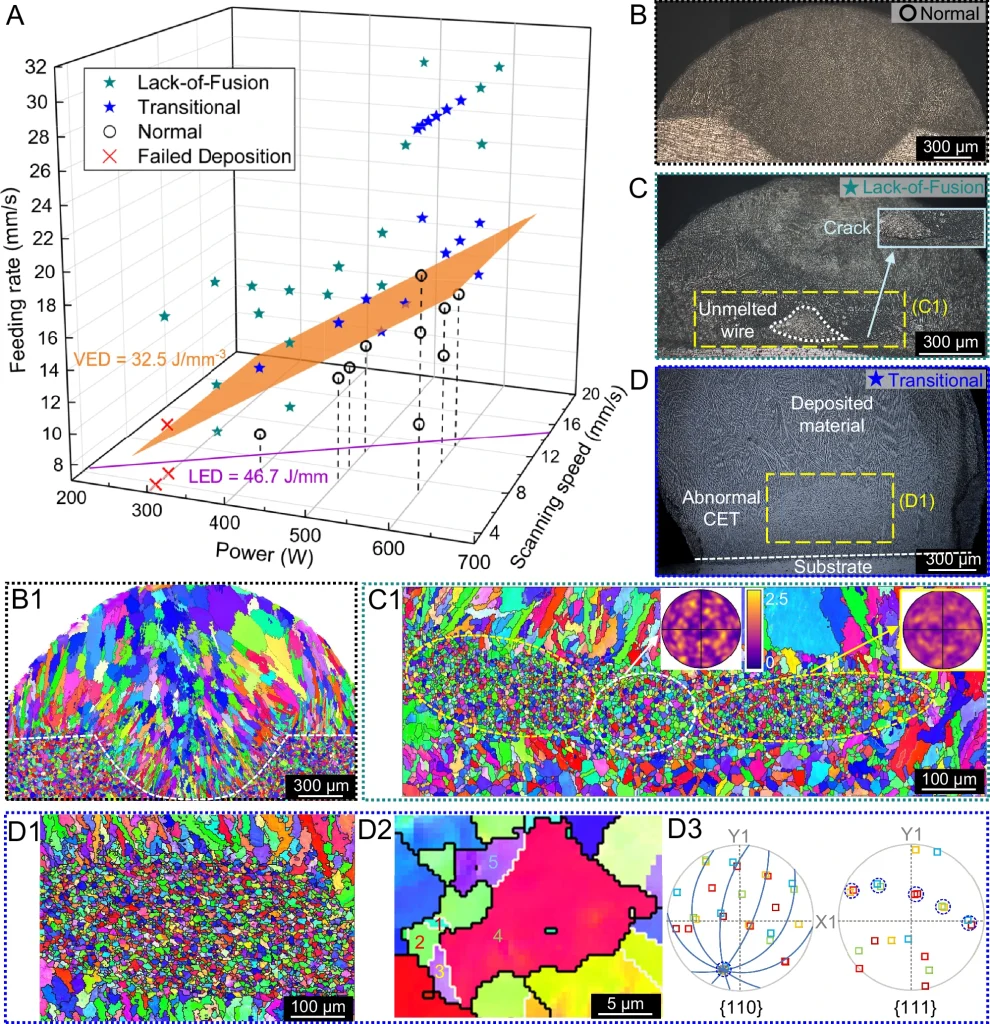

Dữ liệu tán xạ X-ray cho thấy giả định “kim loại lỏng là chất lỏng đồng nhất, vô cấu trúc” đang dẫn ngành đi sai hướng: bên trong bể nóng chảy tồn tại các cụm nguyên tử có trật tự ngắn và trung bình, kể cả các cụm dạng hình khối 20 mặt (icosahedral). Khi đông đặc, một phần các cụm này bị tiêu thụ có chọn lọc và tái tổ chức thành những cấu trúc song tinh nhỏ, thay vì các tinh thể lớn, đồng đều. Con đường này sinh ra hạt rất mịn, ranh giới tinh vi và liên kết trực tiếp với hiện tượng chuyển cột–đẳng trục bất thường (CET) vốn được quan sát từ lâu mà chưa lần ra cơ chế ở thang nguyên tử. Nếu chấp nhận rằng động lực học của những cụm nguyên tử này mới là “vô lăng” của quá trình sản xuất, thì chiến lược kiểm soát chất lượng phải thay đổi: không chỉ vặn lại thông số, mà phải chủ động thiết kế thành phần hợp kim và điều kiện laser để điều khiển trật tự trong pha lỏng. Nhóm Sun nói thẳng: “Understanding how metals solidify at the atomic level allows engineers to design parts that are lighter, tougher, and longer-lasting, while reducing waste, energy consumption, trial-and-error testing, and costly failures.” Đây không chỉ là lợi ích khoa học; đó là lộ trình giảm lỗi và giảm chi phí thử–sai trong mọi dây chuyền in 3D kim loại.
Quyền lực mới của tia X: từ quan sát đến điều khiển

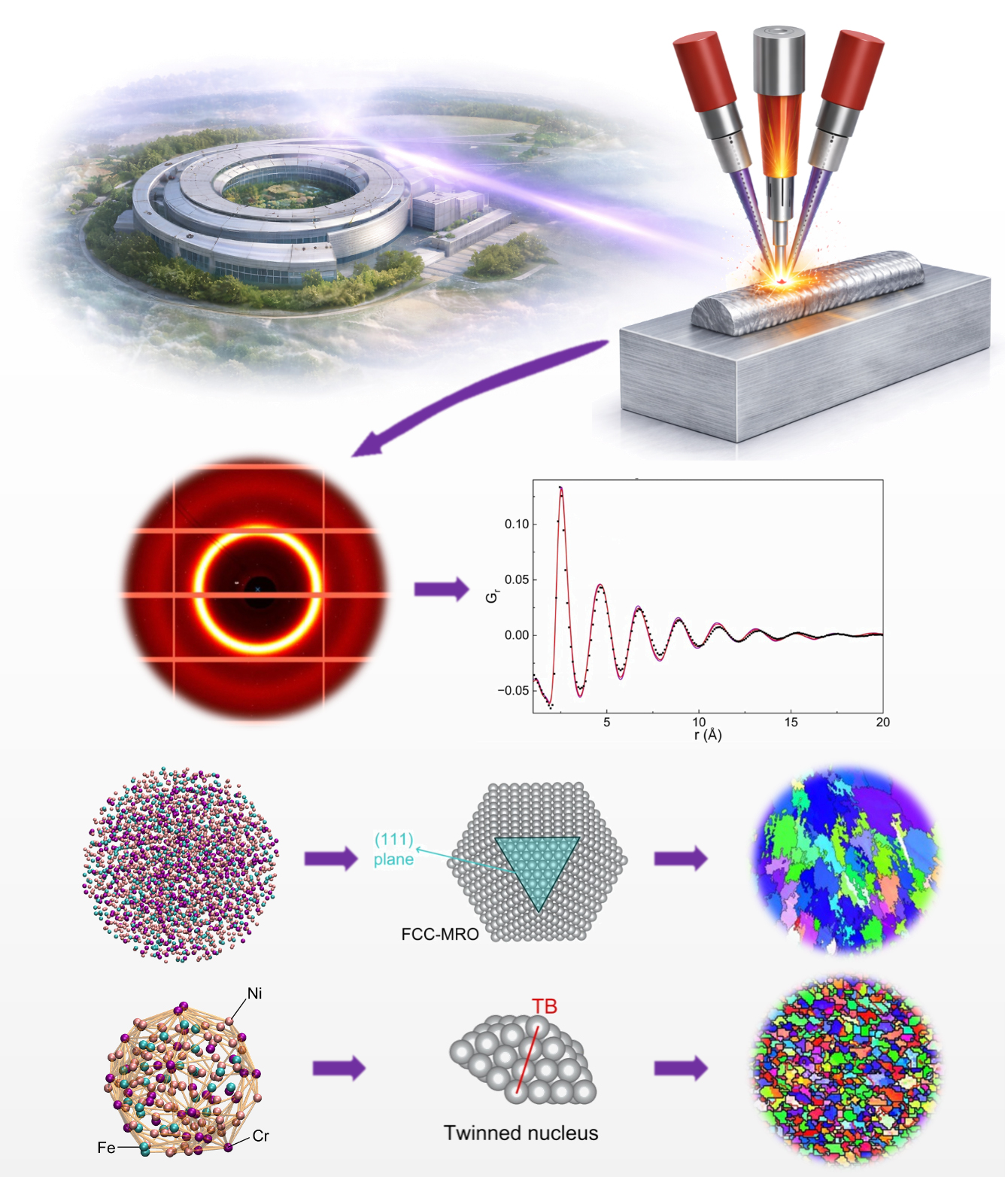

Điều khiến phương pháp operando X-ray trở thành công cụ thay đổi cuộc chơi không phải nằm ở tia X tự thân, mà ở việc đo được mọi thứ “đang diễn ra” trong quá trình sản xuất. Nhóm Sun dùng tán xạ tia X synchrotron toàn phần kết hợp phân tích PDF nhanh tại tuyến 1-ID-E của Advanced Photon Source để ghi lại các động lực thoáng qua ở thang nguyên tử trong thời gian thực. Bể nóng chảy không còn là hộp đen; mỗi thay đổi cấu trúc đều có thể được liên hệ với dạng hạt, chuyển CET và cuối cùng là khuyết tật hoặc độ bền của chi tiết. Nhóm nghiên cứu không che giấu tham vọng: họ coi kết quả hiện tại là nền tảng cho hai bước tiếp theo – xây dựng mô hình dự đoán mới dựa trên cấu trúc pha lỏng được đo trực tiếp, thay vì giả định bể nóng chảy vô đặc điểm; và xa hơn là các hệ thống giám sát–phản hồi thời gian thực có thể điều chỉnh thông số in ngay trong quá trình để “lái” sự hình thành hạt mong muốn. Trên mặt trận điều khiển quá trình, nhóm đang nhắm tới việc tinh chỉnh chuyển đổi giữa hạt cột thô và hạt mịn, phân bố đều, thông qua cả thành phần hợp kim lẫn thông số in như những tay quay kỹ thuật. Quan điểm ở đây rất rõ: nếu không biến công nghệ X-ray từ công cụ chẩn đoán thành tay lái điều khiển, ngành sẽ tiếp tục mắc kẹt với các bản đồ quy trình trải nghiệm–dẫn đường thay vì bản đồ dựa trên vật lý.
Khi bột kim loại trở thành hệ quang học: bài học từ Luleå

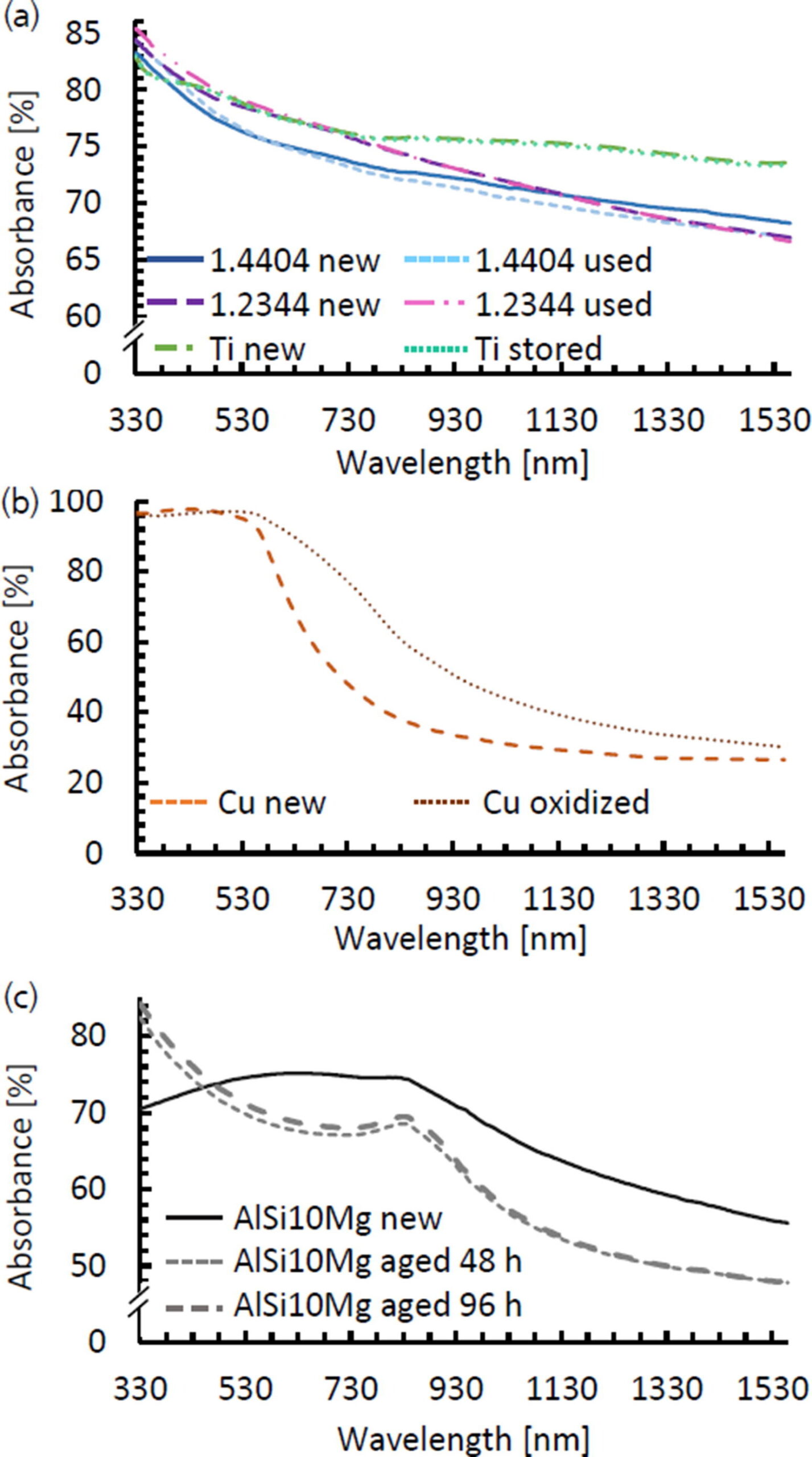

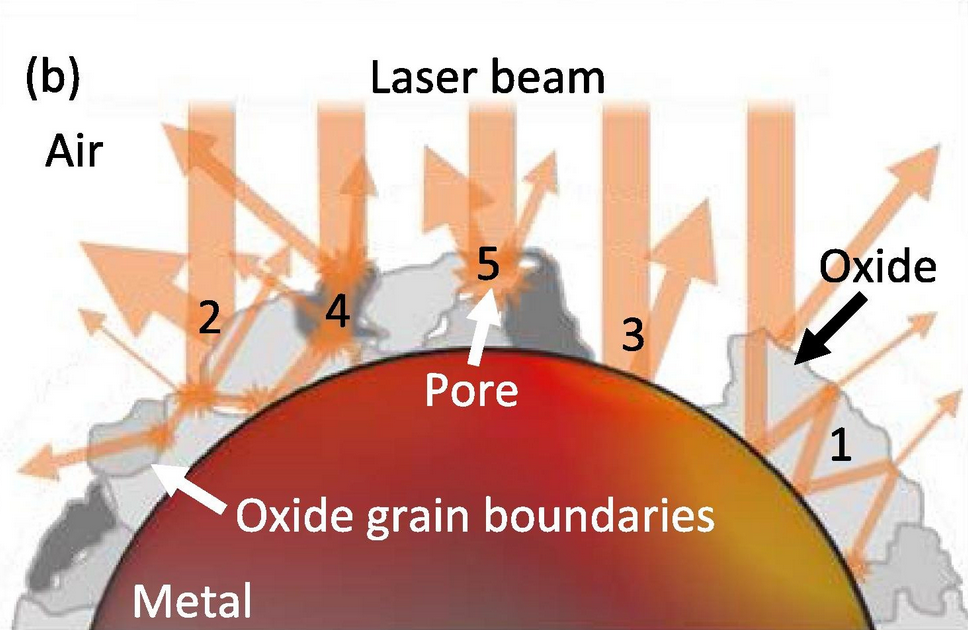

Trong khi Northwestern mở mắt chúng ta về cấu trúc kim loại lỏng, nghiên cứu từ nhóm Alexander Kaplan tại ĐH Luleå lại nhắc rằng bột kim loại không chỉ là nguyên liệu chờ nóng chảy, mà là một phần của hệ quang học trong quá trình sản xuất. Nghiên cứu “Absorbance study of powder conditions for laser additive manufacturing” đo độ hấp thụ của bột kim loại trong in cộng thêm trên dải bước sóng từ 330 đến 1560 nm, bao phủ vùng tử ngoại, khả kiến và hồng ngoại gần liên quan mật thiết đến xử lý laser công nghiệp. Theo Kaplan, công đoạn sản xuất bằng tia laser thường thất thoát từ 30% đến 70% công suất chùm tia do phản xạ. Ý nghĩa thực tế rất rõ: bề mặt bột không phẳng, mà là tập hợp hạt, khoảng trống, lớp oxit, hạt vệ tinh và góc cục bộ khác nhau – tia laser có thể phản xạ từ hạt này sang hạt khác, lọt vào khoảng trống, tán xạ hoặc bị “giữ lại” lâu hơn so với mặt phẳng. Đó là lý do độ hấp thụ đo được của bột thường cao hơn so với giá trị tính cho bề mặt kim loại phẳng. Nghiên cứu cũng chỉ ra ảnh hưởng tinh tế của kích thước hạt: với bột thép 1.4404 và 1.4542, phần hạt nhỏ có độ hấp thụ cao hơn trung bình khoảng 6% và 2,4% so với phần hạt lớn. Những khác biệt kiểu này hoàn toàn có thể xuất hiện trong sản xuất hàng ngày, nơi bột được lưu trữ, tái sử dụng, sàng lọc, trộn và xử lý liên tục. Nếu Northwestern cho ta tay lái ở cấp độ nguyên tử, Luleå nhắc rằng mặt đường – tức bột kim loại – cũng phải được hiểu như bề mặt ghép năng lượng, không chỉ là thông số hóa học và phân bố kích thước hạt.
Hàng không vũ trụ, sản xuất chính xác và yêu cầu chấp nhận thực tế
Các quy trình in 3D kim loại như laser powder bed fusion đã đủ khả năng tạo ra linh kiện tiên tiến cho hàng không vũ trụ, y tế và năng lượng, nhưng cấu trúc vi mô của các hợp kim phức tạp vẫn rất khó dự đoán – một rào cản lớn đối với việc dùng in cộng thêm trong những ứng dụng an toàn cao nhất. Bài toán không còn là “in được hay không”, mà là “in có dự đoán được, kiểm soát chất lượng được hay không”. Với hàng không vũ trụ hay sản xuất công nghiệp chính xác, câu trả lời hiện tại thường là thắt chặt kiểm soát: quy định bột chi tiết hơn, kiểm tra đầu vào kỹ hơn, giới hạn tái sử dụng, tăng truy vết. Nhưng Luleå nhắc rằng bột sản xuất không bao giờ hoàn hảo; nó được lưu trữ, sấy khô, sàng, trộn và tái dùng, khiến lịch sử bột trở thành một phần lịch sử quá trình. Điều này đặt ra yêu cầu mới: “Powder quality is often assessed using chemistry, particle size distribution, flowability, apparent density, oxygen and moisture content, and reuse limits.” Giờ đây, nó còn phải được hiểu như bề mặt ghép năng lượng. Việc nghiên cứu độ hấp thụ cho thấy vì sao laser bước sóng ngắn hơn trở nên hấp dẫn với vật liệu phản xạ như đồng – đồng hấp thụ tốt hơn ở vùng khả kiến, còn ở vùng hồng ngoại gần độ hấp thụ tụt mạnh. Trong bức tranh tổng thể, Northwestern cung cấp cơ sở vật lý để dự đoán và điều khiển vi cấu trúc chi tiết in; Luleå bổ sung hiểu biết về cách năng lượng thực sự đi vào bột và bể nóng chảy. Cả hai cùng hướng tới một tương lai nơi kiểm soát chất lượng không dựa trên thử–sai, mà trên mô hình và đo đạc thực, giúp công nghiệp hàng không vũ trụ và mọi lĩnh vực đòi hỏi độ chính xác cao chấp nhận in 3D kim loại như một quá trình sản xuất chính thống, ổn định.
